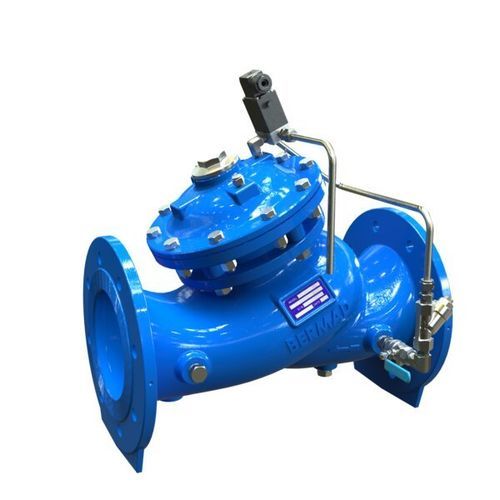

ダイヤフラム式バルブ WW-710

電動式油圧操作制御

概要
電磁ソレノイドで制御される油圧駆動の開閉弁。電気信号に応じて全開または全閉します。ノーマリーオープン（NO）、ノーマリークローズド（NC）、LATCHの構成で提供。水道、給排水、灌漑用途向けに設計され、複数のサイズと接続形状でシステムへ組み込み可能です。

主な特長と利点

• キャビテーション対策設計により損傷と騒音を低減
• 低流量から大流量までカバーする広い流量域
• 高い安定性と制御精度により正確な運用が可能
• 滴下を防ぐシールで漏れを抑制
• 弁反応を緩和する二重室アクチュエータ
• 保護・隔離されたダイアフラム
• 非常に低圧での動作オプション
• 水撃を抑える緩やかな閉止曲線
• モジュラー設計によりアクセサリ追加が容易
• 閉塞を抑える障害物のない流路
• 低流量で安定した制御を可能にするVポートプラグ（オプション）
• 耐久性ある材料と現場でのインライン保守性
• 機能性および飲料水基準に対する認証取得

代表的な用途

• タンク充填システム — 貯水槽充填のための遮断弁
• 貯水槽バイパス — 貯水槽のメンテナンス中の直接給水
• 濾過システム — 自動濾過のバックフラッシュ時の流路制御

ドキュメントとメディア
製品データシート、据付・操作・保守マニュアル（IOM）、注文ガイド、設計および交換部品文書（メートル法およびインチ系を含む場合あり）。シリーズ設計、流路、キャビテーション対策、アクチュエータ動作を示す動画あり。

技術仕様

• 商品モデル: 710
• 製品タイプ: 電磁ソレノイド制御 開/閉弁
• シリーズ: 700 Sigmaシリーズ
• 駆動方式: 油圧駆動、電磁ソレノイド作動 (NO / NC / LATCH)
• 設計: 二重室アクチュエータ; 隔離ダイアフラム; 障害物のない流路
• 選択仕様: 低流量安定化のためのVポート絞りプラグ（オプション）
• 保守性: インラインでの点検・修理が可能なアクチュエータ
• 性能特性: キャビテーション耐性、広い流量域、高い安定性と精度、滴下防止シール
• 典型的用途: タンク充填、貯水槽バイパス、濾過バックフラッシュ
• 認証: EN-1074; NSF-ANSI 61-372; WRAS; AS 5081（該当する場合）
• ページバーコード / 内部ID: 29549
