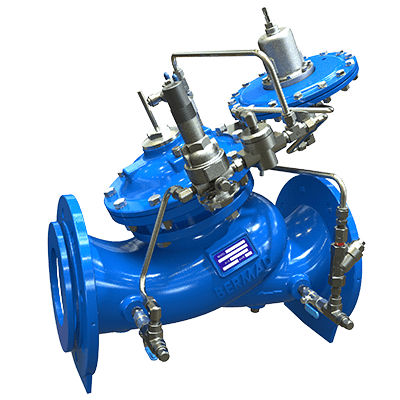

ダイヤフラム式バルブ WW-757-80-U

油圧式制流パイロット

概要
貯水槽の給水および水位調整用の油圧式制御弁。給水時に流量を所定の最大値に制限し、上流圧力や貯水槽水位の変動に関わらず主弁をキャビテーションから保護します。所定の高水位で弁は閉止し、主弁に取り付けられた3ウェイ高度パイロットが約1 m（3 ft）の水位低下を検出すると完全に開きます。

主な特長と利点

• キャビテーション防止設計により損傷リスクを低減
• 広い流量域での運転が可能
• 高い安定性と制御精度
• 滴下のないシール
• 水撃を低減する緩やかな閉止特性

設計 - 二重室アクチュエータ

• 弁反応を抑える二重室アクチュエータ
• 保護・隔離されたダイヤフラム
• 非常に低い入口圧でも動作可能なオプション

オプションと保守

• 低流量で安定した制御を実現するVポート絞りプラグ（オプション）
• 機能追加や位置指示器の搭載が容易な柔軟な設計
• インライン整備可能な構造で保守が容易
• 飲用水対応および過酷環境に適した材質

代表的な用途

• 自治体のシステム：給水塔や高架貯水槽の水位制御
• 貯水槽の給水（流量制限およびキャビテーション防止）
• 水入れ替えのための二段水位制御
• 貯水槽の給水より上流の取水を優先する配水システム
• 飲用水設備および消火設備

認証・規格

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081
• 適用に応じたその他の地域/業界認証

技術仕様

• 型式：757-80-U
• シリーズ：700 Sigma シリーズ
• 製品種別：3ウェイ高度パイロット付 レベルおよび流量制御弁
• 駆動方式：油圧式制御弁
• 機能：給水流量を所定値に制限；所定の高水位で閉止；水位低下約1 mで再開
• 設計：二重室アクチュエータ；通流部に障害なし；保護ダイヤフラム
• オプション：Vポート絞りプラグ（オプション）；各種アクチュエータおよび位置指示オプション
• 保守：インライン整備可能なアクチュエータで保守が容易
• 材質：飲料水用途に適合
• 用途：貯水槽給水、自治体ネットワーク、飲料水、消火、産業・鉱業
• 内部コード（ページ）：30239
