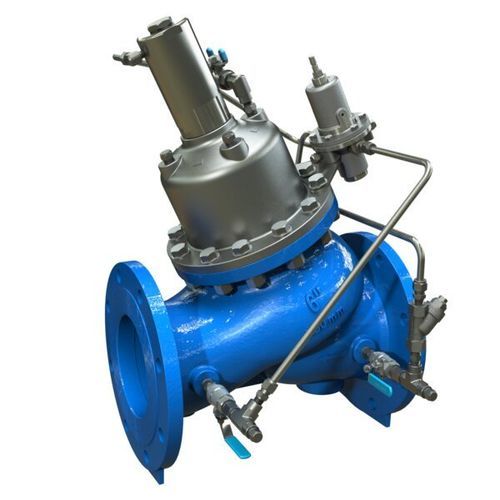

水用圧力リリーフ弁 830

高圧水循環用ステンレス製

概要
油圧作動式の圧力解放／保持制御弁で、2つの異なる機能を備えます。配管直列で設置した場合は、変動する流量や下流圧の変化にかかわらず、所定の最小上流（バック）圧を維持します。配管から分岐した循環弁として設置した場合は、配管圧が許容最大値を超えると過圧を解放します。

特長と利点

• ピストン作動設計 — 高圧運転に適合
• ライン圧駆動 — 独立した動作
• 簡潔な構造:
  • コスト効率に優れる
  • 保守が容易
  • 外付け補助装置が最小限
• ライン内での整備可能 — メンテナンスが簡単
• 二室構造:
  • 弁の反応を緩和
  • 閉止特性を緩やかにする
• 柔軟な設計 — 機能追加が容易
• 半直流タイプ — 乱流の少ない流れ
• ステンレス製立ち上げ座弁 — キャビテーション損傷に強い
• 障害物のない全通径 — 高い信頼性
• V‑Portスロットルプラグ（オプション） — 低流量時に非常に安定

典型的な用途

• 給水システム — 上流の需要を優先
• ポンプ場 — ポンプ特性上の運転点を確保
• ポンプ場 — 低需要時の循環運転
• ろ過システム — 効率的な逆洗のための最小圧力維持

製品情報・背景

• 型式: 830
• シリーズ: 800シリーズ
• 適用分野: 給水／Waterworks

仕様

• 製品種別: 圧力解放／保持弁（油圧制御）
• 作動: ライン圧駆動、油圧作動
• 主な機能: ライン設置時は上流の最小圧力を維持；分岐循環弁としては過圧を解放
• 駆動方式: ピストン作動
• 設計: 二室構造
• 流路: 半直流、障害物なしの全通径
• 座弁: ステンレス製立ち上げ座（キャビテーション耐性）
• オプション: 低流量での安定化用V‑Portスロットルプラグ
• メンテナンス: ライン内整備可能に設計
• サービス: 高圧用途に適合
