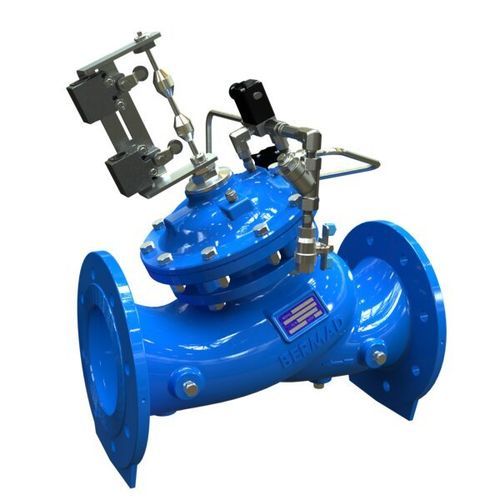

ダイヤフラム式バルブ WW-745

電動式油圧式油圧操作

製品概要
油圧式ポンプ制御弁（モデル745、700 Sigmaシリーズ）。アクティブチェック（能動止回）機能を統合した派生ライン用弁で、主送管から分岐して設置され、ポンプの電気制御と同期して始動／停止時に開閉し、配管の過圧や始動時の砂・小石などの異物流入を防ぎます。

特長および利点

• 二重室油圧アクチュエータ
  • 制御された開閉のための緩やかな弁反応
  • 保護されたダイヤフラムで信頼性を向上
  • 非常に低圧での動作オプション
• 電気ポンプ制御と同期したアクティブチェック機能
• 優れた耐キャビテーション特性と広い流量レンジ
• 障害物のない流路と滴下防止シール
• オプションのVポート絞りプラグ
  • 低流量域での安定した性能
• インライン整備可能なアクチュエータ
  • バルブ本体を取り外さずに迅速な保守が可能
• 飲料水・機能基準に準拠した認証
  • EN-1074、NSF/ANSI 61-372、WRAS、AS 5081 等

適用例

• 深井戸ポンプおよび揚水場 — ポンプの始動/停止制御およびサージ保護

動作原理
本バルブは油圧作動の分岐弁で、ポンプの電気制御と同期して動作します。始動時に開き、停止時に閉じることで過渡現象を吸収し配管のサージを防止します。二重室アクチュエータは反応を緩和しダイヤフラムを保護するため、異物やキャビテーションによる損傷リスクを低減し、耐用年数を延ばします。

技術仕様

• モデル: 745
• シリーズ: 700 Sigma
• 製品種別: ブースター / ポンプ制御弁（アクティブチェック弁）
• 作動: 油圧式、電気ポンプ制御と同期
• 設計: 二重室アクチュエータ、障害物のない流路、オプションのVポート絞りプラグ
• 保守: インライン整備可能なアクチュエータ
• 性能: 広い流量レンジ、優れた耐キャビテーション性、高い安定性と精度、滴下防止シール
• 規格・認証: EN-1074、NSF/ANSI 61-372、WRAS、AS 5081 等
• 典型用途: 揚水場 / 深井戸ポンプの始動・停止時のサージ保護
