空気式リリーフ弁 C75

真空水循環用パイプライン用

製品概要

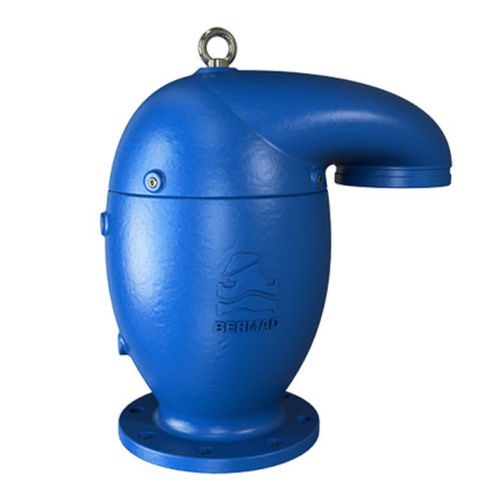

BERMAD C75-C は送配水網向けの複合式エアバルブです。配管の充填時に空気を排出し、加圧配管内の空気溜まりを放出し、系統排水時には大容量の空気を取り込むことができます。空力的な二重オリフィス設計と統合されたアンチスラム（スロークローズ）によって、空気と水の分離が最適化され、放気時の水の飛散が抑えられ、低圧時の密封性が向上します。

主な機能と利点

• 直線流路のボディにより、通常より高い流量を確保。
• 動的シールは1.5 psi（0.1 bar）まで有効で、低圧時の漏れを防止。
• 特許取得の2段階自動オリフィスにより放気時の水飛散を最小化し、運転間隔を延長。
• 二重オリフィスは大容量放気と小流量の連続放気を組み合わせて実現。
• トランジェントを緩和するアンチスラム（スロークローズ）保護を内蔵。
• 側方、下向き、円形マッシュルーム形状の3種類の出口を360°回転可能にし、設置条件に柔軟対応。
• コンパクトで堅牢な構造、内部部品は耐腐食性を確保しており、保守頻度低減と長寿命化に寄与。
• 真空条件を含む専用試験台での工場試験により品質を保証。
• ネットワーク用途に適した機能規格および飲料水基準の認証取得。

典型的な用途

• ポンプ場および深井戸ポンプ：空気抜き、サージ保護、真空防止。
• 配管の高所、勾配変化、横断部：空気蓄積と真空発生の保護。
• 送配水網：真空、過圧、及び水柱分離の発生しやすい箇所での保護。

技術仕様

• 型式：C75-C
• 製品群：Air Valves シリーズ
• 本体材質：ダクタイル鋳鉄
• 主な機能：充填時の空気排出、空気溜まりの放出、排水時の大容量空気取入
• オリフィス：二重オリフィス、特許の2段階自動オリフィス
• サージ保護：アンチスラム（スロークローズ）装置内蔵
• 低圧シール性能：1.5 psi（0.1 bar）まで有効
• 出口オプション：側方、下向き、マッシュルーム形状；出口360°回転
• 内部部品：完全耐食性
• 品質管理：真空試験を含む専用試験台での工場試験
• 規格・認証：EN-1074/4、SAI AS4956、WSAA、NSF/ANSI/CAN 61、NSF/ANSI 372
• 参照 / バーコード：502063
