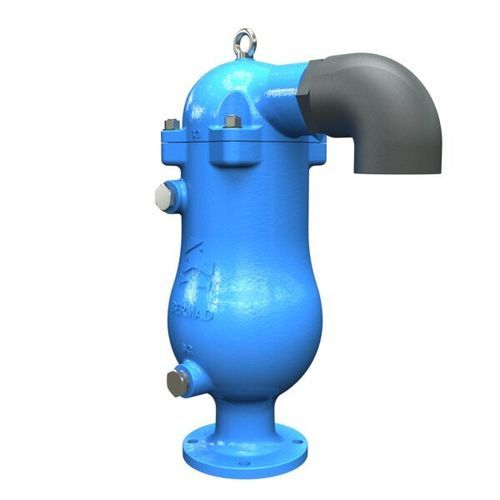

空気式リリーフ弁 WW C80

ガス低圧パイプライン用

説明
BERMAD C80 は、下水および廃水ネットワーク向けに設計された複合エアバルブです。配管の充填時に空気を排出し、加圧配管内の空気やガスのポケットを効率的に放出し、ネットワークの排水時には大量の空気を取り込むことができます。延長された本体と下部フロートは流体と上部機構の接触を低減します。空力的な二重オリフィス設計とオプションのサージ保護（SP）により、空気/ガスの蓄積や真空発生に対する保護が強化され、低圧条件でも良好なシール性能を発揮します。

特長と利点

• 直線流路の本体により、通常より高い流量が可能。
• 低圧条件（0.8 psi; 0.05 bar）でも有効な動的シーリング。
• 本体延長と下部フロートにより、固形物が作動部に接触するのを防止。
• サービスポート2ヶ所（上下）1"（DN20）BSPTまたはNPT、逆洗や排水に対応。
• サージ保護（SP）または流入防止（IP）機器接続用のねじ込み側出し口（3"；DN80）。
• 内部部品は耐食性を備えたコンパクトでシンプルな構造により、メンテナンス頻度を低減し寿命を延長。
• 二重オリフィスとオプションのSP/IPにより、真空・サージ挙動が改善。
• 工場承認および品質管理：真空条件を含む専用試験台での性能・仕様試験。

代表的な適用例

• ポンプ場：空気排出および真空防止。
• 非飲用水配管：高所、勾配変化点、交差部での空気/ガス蓄積や真空発生の防止。
• 廃水処理施設：空気排出および空気/ガス蓄積や真空発生からの保護。

入手可能な資料（抜粋）

• C80 - 製品ページ（メトリック）
• C80 - 製品ページ（インペリアル）
• C80 - IOM（据付・操作・保守）
• C80 - 予備部品リスト
• WW – Air Valves - Ordering Guide
• Air Valves – システム設計者向けガイド - Engineering

技術仕様

• モデル：C80
• シリーズ：Air Valves Series
• 本体材質：ダクタイル鋳鉄
• 設計：内部機構への固形物接触を抑える延長本体および下部フロート
• オリフィス：空力設計の二重オリフィス
• サービスポート：上下各1"（DN20）BSPTまたはNPT（逆洗・排水用）
• 側面出口：SP/IP接続用ねじ込み 3"（DN80）
• シーリング：低圧下で有効な動的シーリング（0.8 psi; 0.05 bar）
• 内部部品：全面耐食性
• オプション：サージ保護（SP）または流入防止（IP）
• 認証／規格：SAI AS4883（オーストラリア）
• 試験：真空条件を含む工場での性能・仕様試験
