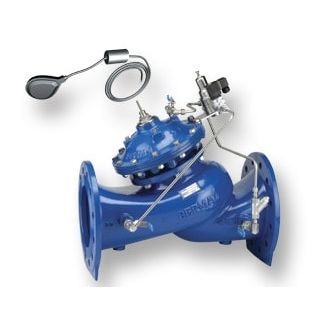

油圧操作バルブ 753-65

フロート式電動式レベル調整用

製品概要
油圧作動式の貯水位制御および圧力維持用制御弁で、貯水槽の給水と水位を制御します。給水中は、流量や水位の変動に関わらず、常に最低の上流圧力を保持します。貯水槽の給水は二段式電気フロートスイッチの信号に応じて行われ、設定された低水位で開き、設定された高水位で閉止します。

主な特徴と利点

• 優れたキャビテーション対策
• 広い流量レンジ
• 高い安定性と精度
• 滴下を許さない密閉性
• 機能追加が容易な柔軟な設計
• 流れを妨げない通水路
• Vポート絞りプラグ（オプション）— 低流量でも非常に安定
• 耐久性を考慮した高品質材料
• インラインでの整備が可能で保守が容易
• EN-1074、NSF-ANSI 61-372、WRAS、AS 5081 等の機能・飲料水基準に準拠

二室構造

• 反応を緩和した弁挙動
• 保護されたダイアフラム
• 非常に低圧でも使用可能なオプション
• 緩やかな閉止曲線

代表的な用途

• 貯水槽の水位制御
• 水の更新用の二段制御
• 上流優先の配水システム
• タンク充填システムの安全弁としての使用
• 飲料水、消火設備、再生水システム

特性 / 技術仕様

• 型式：753-65
• シリーズ：700 Sigmaシリーズ
• 動作：油圧作動式の液位制御・圧力維持弁
• 制御入力：二段式電気フロートスイッチ（低位で開、高潮で閉）
• アクチュエータ設計：二室式アクチュエータ
• 流路：障害物のない通水路。低流量で安定させるためのVポート絞りプラグ（オプション）あり
• 耐キャビテーション：高耐久性を実現する内蔵対策
• 保守性：インラインでの整備が可能で保守が容易
• 認証：EN-1074、NSF-ANSI 61-372、WRAS、AS 5081（および地域別の承認）
• 典型セグメント：給水事業、建築・建設分野
• 運転上の注意：流量や水位の変動にかかわらず、給水時に上流の最低圧力を維持
• 追加情報：高い安定性と精度、滴下を防ぐシール、緩やかな閉止動作
