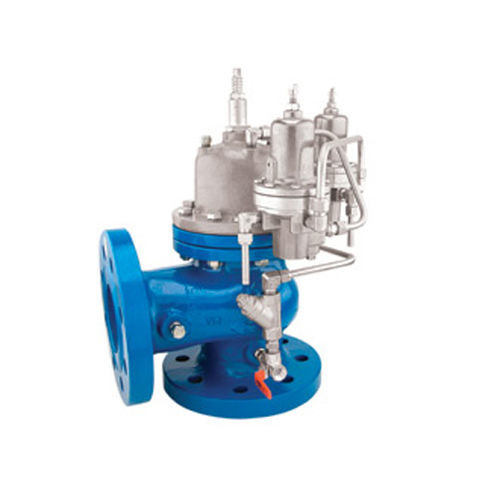

ピストン式バルブ Model 835-M

油圧操作調整水

製品概要
油圧式でピストン作動のオフライン型サージ予防弁。ポンプの急停止に伴う圧力低下に直ちに反応して開き、事前に開放されることで戻りの高圧波を吸収しサージを除去します。その後、リリーフ機能により許される範囲で速やかに滴下無くスムーズに閉止し、閉止時のサージを防ぎます。過剰なシステム圧力の放出機能も備えています。

製品情報

• 型式: 835‑M
• シリーズ: 800シリーズ
• 用途分野: Waterworks（揚水所）

特長と利点

• ピストン作動 – 高圧サービスに対応
• ライン圧駆動 – 独立動作
• 簡潔で実用的
  • コスト効率に優れる
  • 保守が容易
  • 外付け付属品が最小限
• インライン整備可能 – メンテナンス容易
• 二重室設計
  • バルブ反応を緩和
  • 閉止曲線を制御
• 柔軟な設計 – オプション追加が容易
• 半直流路 – 非乱流の流れ
• ステンレス製盛り上げ座 – キャビテーションに強い
• 障害物のないフルボア – 高信頼性
• V‑Port絞りプラグ（オプション） – 低流量で安定

代表的な用途

• 揚水所 – サージ制御およびポンプ保護

仕様 / 技術データ

• 型式: 835‑M（800シリーズ）
• 種類: オフライン式サージ予防制御弁、油圧作動、ピストン駆動
• 流量制限装置: 機械式流量ステム（事前開放機能）
• 作動: ライン圧駆動（独立動作）
• 主機能: ポンプ停止時の圧力低下で開き戻り圧力波を吸収；閉止時のサージ防止；過圧の放出
• 流路: 半直線、障害物のないフルボア
• シート: ステンレス製高座（キャビテーション耐性）
• 設計: 二重室で反応と閉止を緩和
• 保守性: インライン整備可能でメンテナンス容易
• オプション: 低流量安定化用V‑Port絞りプラグ等
• 適用分野: Waterworks（揚水所、サージ防護）
• 内部識別番号: 30587
