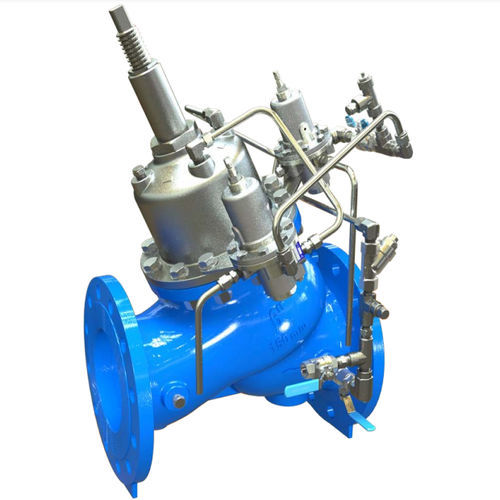

ピストン式バルブ WW-835-M

油圧操作調整用ダブル

概要 油圧式ピストン駆動のサージ予知制御弁、モデル835-M（800シリーズ）。ポンプの急停止による圧力低下を検知して即座に開弁し、戻りの高圧波を分散してサージを防止します。逃がし機能の許す範囲で迅速に滴下漏れなく閉止し、閉止時のサージを防ぎます。また、過圧時にはシステムの圧力を逃がします。

特長・利点

• ピストン駆動設計 — 高圧用途に適合
• 配管圧力駆動 — 外部電源を必要としない独立動作
• シンプルな構成
  • コスト効率に優れる
  • 保守が容易
  • 外付け付属品が最小限
• ライン内整備可能 — 保守作業が容易でダウンタイムを短縮
• 二室構造
  • 緩和された弁反応
  • 制御された閉止特性
• 柔軟な設計 — オプション機能の追加が容易
• セミストレートフロー — 非乱流の流路で良好な流体性能
• ステンレス製立ち上げシート — キャビテーション耐性
• 障害物のないフルボア — 信頼性の高い無障害流通
• オプションのVポート絞りプラグ — 低流量域での安定した制御

代表的な用途

• 揚水・ポンプステーション — サージ制御およびサージ軽減

技術仕様

• 型式: 835-M
• シリーズ: 800シリーズ
• 製品種別: サージ予知制御弁
• 作動方式: 油圧式、ピストン駆動
• フローステム: 機械式フローステム
• 設計: 二室構造
• シート: ステンレス製立ち上げシート（キャビテーション耐性）
• 流路: セミストレートフロー、障害物のないフルボア
• オプション: 低流量安定化用Vポート絞りプラグ
• 保守性: ライン内整備可能、保守容易
• 典型用途: ポンプステーションでのサージ制御およびサージ軽減
• 内部製品コード / バーコード: 30587
• 利用可能な資料: 製品ページ（メートル法＆インペリアル）、IOM、800シリーズ注文ガイド、800シリーズ技術資料、CADリソース
