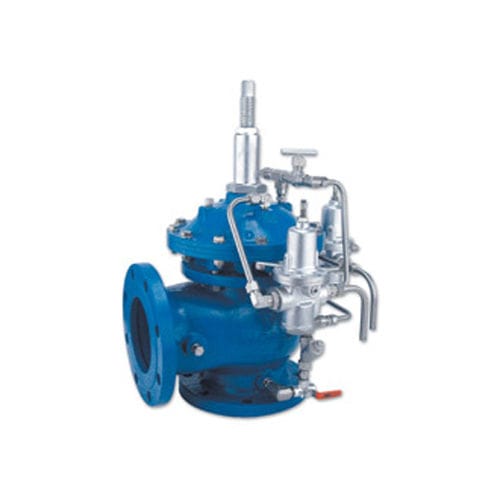

ダイヤフラム式バルブ WW-735-M

油圧操作調整水

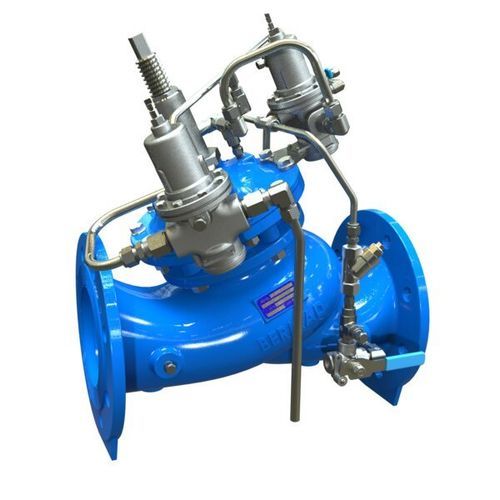

概要 735-M は、700 Sigma シリーズに属するオフライン油圧式のサージ予防制御弁（機械式流量ステム）です。ポンプの急停止による圧力低下時に即時に開き、戻りの高圧波を拡散させます。弁は制御された滴下止めで密閉して閉止し、閉止時のサージを防止します。過大なシステム圧力の逃がしも可能です。

特徴・利点

• アンチキャビテーション設計
• 広い流量範囲
• 高い安定性と制御精度
• 滴下を防ぐ密閉性

二室式設計

• 過渡事象に対する緩和された弁の反応
• 保護されたダイアフラム
• 非常に低い圧力での動作オプション
• 閉止時のサージを避けるための緩やかな閉止曲線

設計 / 追加機能

• オプション追加が容易なモジュラー設計
• 流れに障害のない流路
• 低流量での安定性を高めるオプションのVポート絞りプラグ
• 飲料水用途に適合する材料
• 簡易な保守が可能なインライン整備対応アクチュエータ
• EN-1074、NSF-ANSI 61-372、WRAS、AS 5081 等の飲料水/機能基準に準拠

典型的な用途

• ポンプステーション — サージ制御
• 水道・灌漑ネットワーク

技術仕様

• 型式: 735-M
• シリーズ: 700 Sigma シリーズ
• 製品種別: サージ予防制御弁（オフライン、油圧式）
• 流量ステム: 機械式流量ステム
• アクチュエータ設計: 二室式
• 動作: ポンプ停止時に事前開放して戻り圧力波を散逸；閉止時は制御された滴下止めでサージを防止；過圧を逃がす機能
• オプション: 低流量安定化のためのVポート絞りプラグ；極低圧用バリアント
• 保守: インライン整備対応アクチュエータ
• 認証: EN-1074、NSF-ANSI 61-372、WRAS、AS 5081（他の適用標準）
• 典型分野: 水道事業、灌漑
