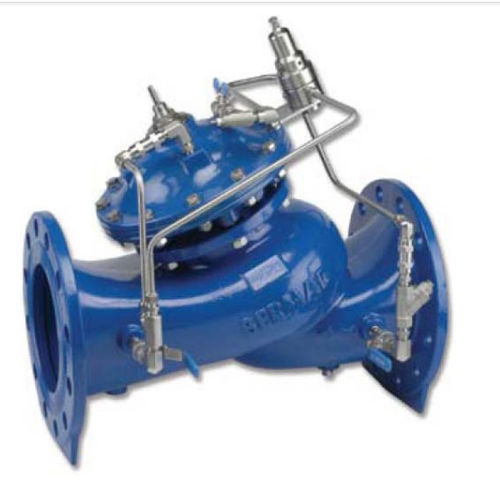

ダイヤフラム式バルブ WW-720-20油圧操作制御配電
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ダイヤフラム式
- 作動
- 油圧操作
- 機能
- 制御, 配電, 減圧
- 本体$
- シート, ストレート, Y形, ライン用
- 素材$
- ステンレススチール製
- 呼び径
最大: 500 mm
(19.685 in)最少: 40 mm
(1.575 in)- 圧力
最大: 25 bar
(362.6 psi)最少: 0.5 bar
(7.3 psi)- 温度
80 °C
(176 °F)
詳細
概要
油圧式で作動する減圧制御弁で、需要の変動や上流圧の変動に関わらず、高い上流圧を一定の低い下流圧に低減します。
主な特長と利点
ダブルチャンバー設計
設計および性能のハイライト
代表的な用途
技術仕様
油圧式で作動する減圧制御弁で、需要の変動や上流圧の変動に関わらず、高い上流圧を一定の低い下流圧に低減します。
主な特長と利点
- 優れた耐キャビテーション性能
- 広い流量範囲
- 高い安定性と制御精度
- 滴下を防ぐ気密性
ダブルチャンバー設計
- 弁の反応および閉止特性が穏やか
- 保護/隔離されたダイアフラムのオプション
- 極低圧での作動オプション
設計および性能のハイライト
- オプション追加が容易な柔軟なモジュラー設計
- 障害物のない流路
- 低流量で安定するV‑Port絞りプラグ（オプション）
- 飲料水対応の高品質材料
- インラインで整備可能なアクチュエータにより保守が容易
- EN-1074、NSF/ANSI 61-372、WRAS、AS 5081 等の飲料水・機能規格に適合
代表的な用途
- 圧力管理およびNRW（非収益水）損失の制御
- 国内・地域の給水システムの圧力制御
- 自治体システム — 建物の飲料水接続部での圧力低減
- 高層・中層住宅 — 圧力ゾーン入口での減圧
技術仕様

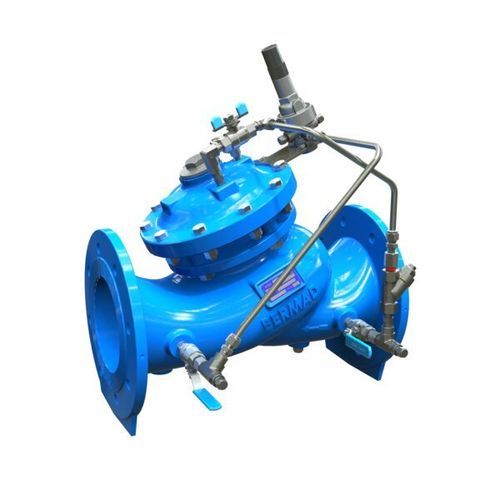

- 型式：720
- シリーズ：700 Sigma
- 製品種別：油圧式減圧弁（PRV）、ダブルチャンバーアクチュエータ
- 主な機能：上流の高い圧力を、需要や上流の変動に関係なく一定の低圧に低減する
- アクチュエータ：ダブルチャンバー（反応・閉止が穏やか）
- 流路：障害物のない通過（座面領域が開放）
- 絞りオプション：低流量で安定するV‑Portプラグ（オプション）
- ダイアフラム：保護/隔離オプション
- 保守：インラインでの保守が可能な設計
- 性能：耐キャビテーション、広い流量範囲、高い安定性と精度、滴下防止シール
- 材料：飲料水用途に適した構成可能な高品質材料
- 認証：EN-1074、NSF/ANSI 61-372、WRAS、AS 5081（およびその他の関連規格）
- 典型セグメント：水道、建築・建設、灌漑
- 内部製品コード：29641
