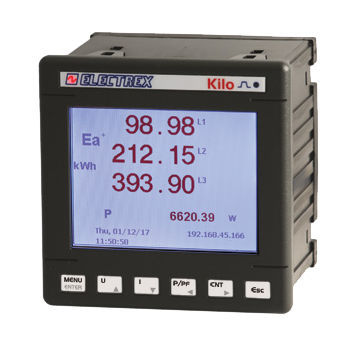

監視用分析器 PFNK9-1QAD9-121 KILO NET WI-FI EDA 96 PQ WEB LOG

電気回路網用ネットワーク用工業用

製品概要
PFNK9-1Q5D9-A21 KILO NET 96、電力品質エネルギーアナライザおよびWebデータマネージャ。EN 50160およびEN 61000-4-30に準拠した電力品質解析を行います。RJ45とRS485ポート間のネットワークブリッジとして動作し、サブネット内のElectrex機器とModbus通信が可能です。記録、Webアクセス、グラフ機能のためのオプションソフトウェア/アップグレードを含みます。

同梱 / アップグレードオプション

• n. 2 PFSU940-01 Log 8
• n. 1 PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts

機能

• 精度クラス 0.5S
• 単一高調波の測定 最大51次まで
• 常備型バッテリー駆動の天文時計/カレンダー
• 不揮発性メモリ
• リモートファームウェア更新対応
• グラフィックLCDディスプレイ
• 独立コモン付き 2デジタル入力、2デジタル出力
• 校正用LED×1
• 外部I/Oや環境センサ用のExpBus
• NFC搭載

機械・電気仕様

• 寸法: 96 × 96 mm
• 電源: 85 ÷ 265 Vac
• 準拠規格: EN 50470-1、EN 50470-3

注意事項
Kiloシリーズの機器は、異なるハードウェア構成で注文可能です。正しい注文コードを作成するには、コード作成表または製品データシートを参照してください。本バージョンに適合する電流変成器は、SplitシリーズおよびMini series split current transformersセクションでご確認ください。

技術仕様

• 製品コード: PFNK9-1Q5D9-A21
• 機能: 電力品質エネルギーアナライザ & Webデータマネージャ
• 規格: EN 50160、EN 61000-4-30
• 精度: クラス 0.5S
• 高調波: 単一高調波 最大51次まで
• リアルタイムクロック: 常備型バッテリー駆動の天文時計/カレンダー
• メモリ: 不揮発性メモリ
• ファームウェア: リモート更新対応
• 表示: グラフィックLCD
• デジタルI/O: 2 DI、2 DO（独立コモンあり）
• 表示灯: 校正用LED×1
• 拡張: 外部I/Oおよび環境センサ用ExpBus
• 接続性: RJ45およびRS485（Modbus）、ネットワークブリッジ機能
• その他: NFC搭載
• 寸法: 96×96 mm
• 供給電圧: 85 ÷ 265 Vac
• 適合: EN 50470-1、EN 50470-3
• 利用可能なアップグレード: PFSU940-01 (Log 8), PFSU940-25 (Open Log), PFSU940-05 (Web), PFSU940-30 (Charts)
