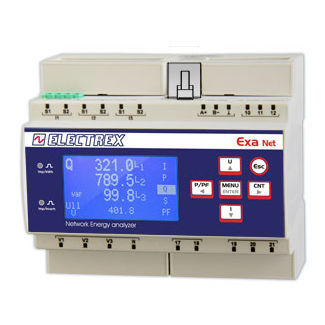

電気回路網用分析器 PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

工業用電力品質エネルギー

製品概要
PFNE6-FH509-110 EXA F NET D6 H は、産業用Modbusサブネットへの統合を想定したエネルギーアナライザ兼Webデータマネージャです。精度クラス0.5S、単一高調波測定は第51次まで対応。FCTSシリーズのフレキシブル分割形電流変成器（CT）は必須（CTは同梱されません）。RJ45ポートとRS485ポート間のネットワークブリッジ機能により、他のElectrex機器とのModbus通信およびデータ保存が可能です。PFSU940-01（Log 8）およびPFSU940-05（Web）アップグレードを含む。バッテリーバックアップの常時計と不揮発メモリでデータを保持。リモートファームウェア更新対応、ローカル表示用のグラフィックLCDを搭載しています。

主な特徴

• 精度クラス：0.5S
• 単一高調波測定：第51次まで
• FCTSフレキシブル分割CTシリーズのみ対応（CTは含まれません）
• RJ45（Ethernet）とRS485間のネットワークブリッジ（Modbus）機能
• 付属アップグレード：PFSU940-01（Log 8）、PFSU940-05（Web）
• バッテリーバックアップの常時計および不揮発メモリによる信頼性の高いデータ保持
• リモートファームウェア更新をサポート
• ローカル表示用グラフィックLCD
• 現地検証用のキャリブレーションLED×2
• 外部I/Oや環境センサ用のExpBusインタフェース
• 構成・操作用のNFC接続
• DINレール取り付け：6モジュール幅
• 広範囲電源：85 ÷ 265 Vac
• 準拠規格：EN 50470-1、EN 50470-3

使用上の注意

• 電流測定にはFCTSシリーズのフレキシブル分割CTが必要です。CTは製品に含まれていません。
• Webデータマネージャ兼エネルギーアナライザとして機能し、RJ45↔RS485ブリッジを介して他のElectrex機器や中央保存先と通信するModbusアーキテクチャへの統合に適しています。

技術仕様

• モデルファミリ：EXAシリーズ（Exa Net D6バリアント）、型番 PFNE6-FH509-110
• 精度：クラス0.5S
• 高調波：単一高調波 第51次まで
• 電源：85 ÷ 265 Vac
• 取付：DINレール、幅6モジュール
• 表示：グラフィックLCD
• 接続：RJ45（Ethernet）、RS485（Modbus）、NFC、ExpBus
• メモリ：不揮発メモリ（バッテリーバックアップ付き）
• 時計：バッテリ駆動の常時計
• 表示灯：キャリブレーションLED×2
• ソフト/ファームウェア：リモート更新対応；Log 8およびWebアップグレード（PFSU940-01、PFSU940-05）を含む
• 互換性：FCTSフレキシブル分割CTシリーズのみ
• 準拠規格：EN 50470-1、EN 50470-3
