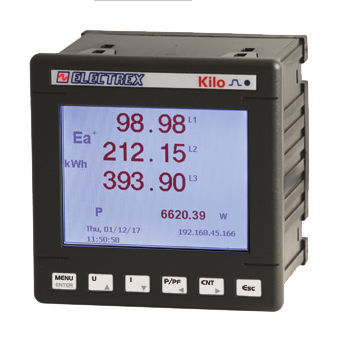

監視用分析器 PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

電気回路網用ネットワーク用工業用

製品概要
外部アンテナ（品番 PFC3530 同梱）による Wi‑Fi 通信対応の電力品質・エネルギーアナライザ兼 Web データマネージャ。EN 50160 および EN 61000-4-30 に準拠した電力品質解析。精度クラス 0.5S、単体高調波は 51 次まで測定可能。FCTS シリーズのフレキシブル分割型電流変成器（別売）との併用を前提。RJ45 および/または Wi‑Fi ポートと RS485 ポート間のネットワークブリッジにより、サブネット内の Electrex 機器と Modbus 通信が可能。

同梱アップグレード / 機能

• 2 × PFSU940-01（Log 8）
• 1 × PFSU940-25（Open Log）
• PFSU940-05（Web）

主な機能とハードウェア
バッテリー駆動の永久天文時計／カレンダーおよび不揮発メモリ。リモートファームウェア更新対応。グラフィック LCD 表示。分離共通を持つデジタル入力2、デジタル出力2。較正用 LED ×1。外部機器（I/O、環境センサ）用の ExpBus。NFC 搭載。パネル寸法 96 × 96 mm。電源 85 ÷ 265 Vac。EN 50470-1 および EN 50470-3 準拠。

注意
Kilo シリーズは他のハードウェア構成でも提供される場合があります。コードの構成や利用可能なバリエーションについては、コード作成表または製品データシートを参照してください。

対応電流変成器

• FCTS シリーズ フレキシブル分割型電流変成器

仕様 / 技術データ

• 型式：KILO F NET（バリアントコード PFNK9-FQAD9-121）
• 機能：電力品質・エネルギーアナライザ & Web データマネージャ
• 通信：Wi‑Fi（外部アンテナ PFC3530 同梱）、RJ45、RS485（Modbus）
• 電力品質規格：EN 50160、EN 61000-4-30
• 精度：クラス 0.5S
• 高調波：単体高調波 51 次まで
• CT 対応：FCTS シリーズのフレキシブル分割型 CT（別売）専用
• ネットワークブリッジ：RJ45 および/または Wi‑Fi と RS485 間の Modbus 通信ブリッジ
• 同梱アップグレード：2 × PFSU940-01（Log 8）、1 × PFSU940-25（Open Log）、PFSU940-05（Web）
• 時計 / メモリ：バッテリー駆動の永久天文時計／カレンダー、不揮発メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィック LCD
• デジタル I/O：デジタル入力2、デジタル出力2（共通分離）
• 表示灯：較正用 LED ×1
• 拡張バス：ExpBus（外部 I/O、環境センサ）
• その他：NFC 搭載
• 寸法：96 × 96 mm
• 電源電圧：85 ÷ 265 Vac
• 準拠規格：EN 50470-1、EN 50470-3
