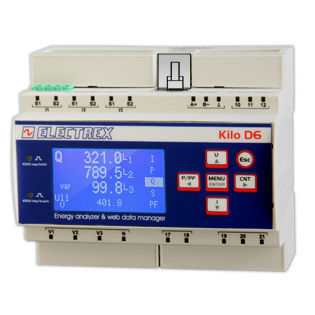

監視用分析器 PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

電気回路網用電力品質電源

概要
電力品質の解析と監視を行う電力品質エネルギーアナライザ兼Wi‑Fi Webデータマネージャー。外部アンテナ（品番 PFC3530 同梱）によるWi‑Fi通信を提供します。EN 50160およびEN 61000-4-30に準拠した電力品質解析を実施します。RJ45および/またはWi‑FiポートとRS485ポート間のネットワークブリッジとして動作し、サブネット内のElectrex機器とのModbus通信を可能にします。精度クラス0.5S、単一高調波は51次まで計測。常設のバッテリー駆動による天文時計/カレンダーおよび不揮発性メモリを搭載。リモートでのファームウェア更新に対応。グラフィックLCD表示。DINレール取付、幅6モジュール。電源 85 ÷ 265 Vac。

同梱アップグレード

• PFSU940-01 Log 8 x2
• PFSU940-25 Open Log x1
• PFSU940-05 Web

I/O とインターフェース

• 外部アンテナによるWi‑Fi通信（PFC3530 同梱）
• RJ45 イーサネットポート
• Modbus 通信用 RS485 ポート（RJ45/Wi‑Fi と RS485 間のネットワークブリッジ）
• 外部機器用 ExpBus（I/O、環境センサ）
• NFC 搭載

ユーザーインターフェースと表示

• グラフィックLCDディスプレイ
• 校正用 LED x2

デジタル I/O

• デジタル入力 2 ポート
• デジタル出力 2 ポート
• 入力と出力はそれぞれ独立したコモンを持つ

互換性
本バージョンのKiloシリーズに対応する電流変成器はアクセサリセクションで入手可能です：

• • スプリット型電流変成器（Split series）
  • ミニスプリット型電流変成器（Mini series split）

規格および適合

• 電力品質解析：EN 50160、EN 61000-4-30
• 計量適合：EN 50470-1、EN 50470-3

注記
Kiloシリーズ機器は他のハードウェア構成での提供が可能です。コードのバリエーションはコード作成表または製品データシートで定義されます。

仕様 / 技術特性

• モデルファミリ：Kilo シリーズ
• 製品名：KILO NET WI-FI EDA D6
• 表示製品コード：PFNK6-1QAD9-121
• 同梱アンテナ：外部アンテナ 品番 PFC3530（同梱）
• 精度クラス：0.5S
• 高調波：単一高調波 最大51次まで
• 時計/カレンダー：常設のバッテリー駆動天文時計/カレンダー
• メモリ：不揮発性メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィックLCD
• デジタル入力：2
• デジタル出力：2
• デジタル I/O コモン：入力と出力で別個のコモン
• 校正：校正用 LED x2
• 拡張：外部機器および環境センサ用 ExpBus
• 接続性：RJ45 Ethernet、Wi‑Fi、RS485（Modbus）
• NFC：搭載
• 取付：DIN レール、6 モジュール
• 電源：85 ÷ 265 Vac
• 規格：EN 50160、EN 61000-4-30、EN 50470-1、EN 50470-3
• 同梱アップグレード：PFSU940-01 (Log 8) x2、PFSU940-25 (Open Log) x1、PFSU940-05 (Web)
