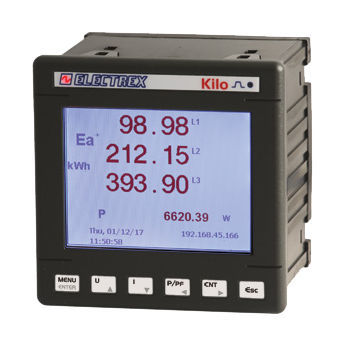

監視用分析器 PFNK9-FQ5D9-F21 KILO F NET 96 PQ WEB LOG 16 FULL

電気回路網用発電所用工業用

製品概要
電力品質エネルギーアナライザ兼ウェブデータマネージャ。電力品質解析はEN 50160およびEN 61000-4-30に準拠。精度クラス0.5S、単一高調波解析は第51次まで対応。FCTSシリーズ可撓性分割形電流変成器（別売）専用。RJ45とRS485間のネットワークブリッジにより、サブネット内のElectrex機器とModbus通信が可能。

含まれるソフトウェアアップグレード

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts
• PFSU940-16 Energy Automation
• PFSU940-15 Email
• PFSU940-20 Calendars

主な機能

• 常時駆動の蓄電池式天文時計／カレンダーおよび不揮発メモリ
• リモートによるファームウェア更新機能
• グラフィックLCD表示
• 独立コモン付き2入力（デジタル）および2出力（デジタル）
• キャリブレーション用LED×1
• 外部I/Oおよび環境センサ用ExpBus
• NFC対応

互換性

• FCTSシリーズ可撓性分割形電流変成器に対応（変成器は含まれません）

注意
Kiloシリーズには複数のハードウェア構成が存在します。構成コードおよび詳細なハードウェアバリアントは、コード生成表および製品データシートを参照してください。

技術仕様

• 機能：電力品質エネルギーアナライザ & ウェブデータマネージャ
• 品質解析基準：EN 50160、EN 61000-4-30
• 精度クラス：0.5S
• 高調波解析：単一高調波 第51次まで
• 変成器：FCTSシリーズ可撓性分割形CT専用（同梱なし）
• 通信：RJ45およびRS485のネットワークブリッジ（サブネット内のElectrex機器とModbus通信）
• 含まれるソフトウェア：Log 8（×2）、Open Log、Web、Charts、Energy Automation、Email、Calendars
• 時計/メモリ：蓄電池式天文時計／カレンダー、不揮発メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィックLCD
• デジタルI/O：2デジタル入力、2デジタル出力（独立コモン）
• インジケータ：キャリブレーションLED×1
• 拡張：外部I/Oおよび環境センサ用ExpBus
• 近接：NFC対応
• 取付/寸法：96 × 96 mm
• 電源：85 ÷ 265 Vac
• 計量準拠：EN 50470-1 および EN 50470-3
