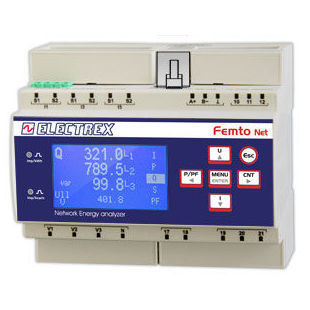

信号分析器 PFN66-EQAD9-121 FEMTO ECT NET WI-FI EDA D6 PQ WEB LOG

電気回路網用電力品質エネルギー

概要
外部アンテナ（PFC3530同梱）対応のWi‑Fi Webデータマネージャ機能を備えた電力品質エネルギーアナライザ。EN 50160およびEN 61000-4-30に準拠した電力品質解析。精度クラス0.5S、単一高調波は51次まで測定可能。外部電流変成器（ECT）専用（別売、例：PFAE000-01、PFAE000-02、PFAE000-03）。RJ45および/またはWi‑FiとRS485間のネットワークブリッジとして動作し、Modbus通信およびデータロギングを行います。機器パッケージにはソフトウェアアップグレードが含まれます：2×PFSU940-01（Log 8）、1×PFSU940-25（Open Log）、1×PFSU940-05（Web）。バッテリーバックアップの常時計、不揮発メモリ、遠隔ファームウェア更新、グラフィックLCD、NFC、外部I/O・センサ用のExpBusを搭載。DINレール取付、6モジュールサイズ。電源85 ÷ 265 Vac。EN 50470-1、EN 50470-3準拠。

注記
Femto D6シリーズの機器は他のハードウェア構成で提供される場合があります。利用可能な構成と発注コードはコード作成表または製品データシートを参照してください。外部ECT CTは必須ですが同梱されていません。

対応電流変成器

• Electrex ECTシリーズ外部電流変成器（例：PFAE000-01、PFAE000-02、PFAE000-03）

仕様 / 技術仕様

• 製品ファミリ：Femto D6シリーズ
• 機能：電力品質エネルギーアナライザ & Wi‑Fi Web Data Manager
• Wi‑Fi：外部アンテナ経由（PFC3530同梱）
• 規格：EN 50160、EN 61000-4-30
• 精度クラス：0.5S
• 高調波：単一高調波は51次まで
• 電流変成器：ECT外部CT専用（別売）
• ネットワークブリッジ：RJ45および/またはWi‑Fi → RS485（Modbus、データロギング）
• 同梱ソフトウェア：2×PFSU940-01（Log 8）、1×PFSU940-25（Open Log）、1×PFSU940-05（Web）
• 時計・メモリ：バッテリーバックアップ常時計、不揮発メモリ
• ファームウェア：リモート更新対応
• ユーザーインターフェース：グラフィックLCD表示
• デジタルI/O：デジタル入力2、デジタル出力2（共通端子分離）
• インジケータ：校正用LED×2
• 拡張：ExpBus（外部I/O、環境センサ対応）
• 接続性：NFC
• 取り付け：DINレール、6モジュール
• 電源：85 ÷ 265 Vac
• 準拠：EN 50470-1、EN 50470-3
