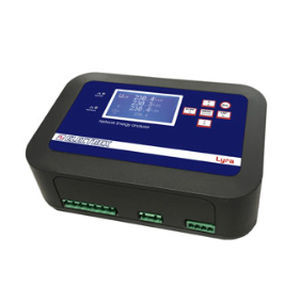

電気回路網用分析器 PFALT-EH5090-110 LYRA ECT NET H WEB LOG 8

電力品質エネルギー壁取り付け式

概要
Lyra ECT Net H は、DIN レールのスペースがない設置に適した壁面／盤用筐体を備えたエネルギーアナライザ兼 Wi‑Fi Web データマネージャです。低圧の電気パラメータを計測し、エネルギーベクトルや他のエネルギーキャリアをログ保存し、個々の高調波を第51次まで測定します。Electrex ECT 外部電流変成器専用（ECT CT は含まれません）。Ethernet、Electrex 環境センサ用コネクタ、Lyra ECT RS485、Lyra I‑O、その他の RS485 Modbus RTU 機器を接続する RS485 ネットワーク用のコネクタを備えています。バッテリー駆動のバリアントも用意されています。

注意
注：Lyra ECT Net H は異なるハードウェア構成での注文が可能です。コードのバリエーションについては「How to order」表または製品データシートを参照してください。注：電流測定には Electrex ECT 外部 CT（別売）が必要です。

利用可能なドキュメント（タイトル）

• Lyra データシート
• Lyra ECT Net 取付説明書
• コード作成表
• ECT CT データシート
• Deca Sensor および Deca Sensor E‑Wi データシート

技術仕様

• 製品種別：エネルギーアナライザ & Wi‑Fi Web データマネージャ
• 型番 / コード：Lyra ECT Net H / PFALT-EH5090-110
• 取付：壁面／盤用筐体（DIN レールのスペースがない用途向け）
• 計測対象：低圧の電気パラメータ
• 機能：エネルギー解析、複数エネルギーキャリアのデータロガー
• 高調波：第51次までの個別高調波測定
• 電流変成器：Electrex ECT 外部 CT のみ対応（別売）
• 通信：Ethernet (RJ45); RS485 マスター（Lyra ECT RS485、Lyra I‑O、その他 RS485 Modbus RTU 機器用）
• センサ：Electrex 環境センサ用コネクタ（機種により SI モジュールが必要）
• 電源：85÷265V（バッテリーバリアントあり）
• ハードウェアバリエーション：複数の構成あり（How to order / データシート参照）
