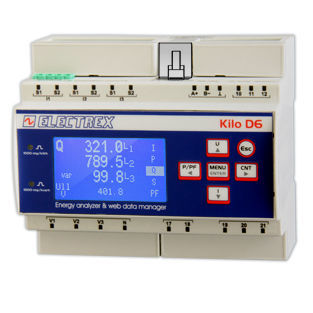

監視用分析器 PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

電気回路網用工業用電力品質

製品説明
電力品質・エネルギー解析器およびWi‑Fi対応Webデータマネージャー PFNK6-FQAD9-121（KILO F NET、D6バリアント）。外部アンテナ（型番 PFC3530、同梱）によるWi‑Fi通信に対応。EN 50160およびEN 61000-4-30準拠の電力品質解析機能を備えます。測定にはFCTSシリーズのフレキシブル分割型電流変成器（別売）を使用してください。RJ45および/またはWi‑FiポートとRS485間のネットワークブリッジとして、サブネット内のElectrex機器とのModbus通信を実現します。

同梱アップグレード

• PFSU940-01 ×2（Log 8）
• PFSU940-25 ×1（Open Log）
• PFSU940-05（Web）

主な機能

• 精度クラス：0.5S
• 高調波解析：第51次までの単一高調波
• 常設の天文時計/カレンダー（電池駆動）および不揮発メモリ
• リモートでのファームウェア更新対応
• グラフィックLCD表示
• デジタル入力2、デジタル出力2（共通端子は別）
• 校正用LED ×2
• 外部機器用ExpBus（I/O、環境センサ）
• NFC搭載
• DINレール取付、6モジュール相当
• 電源：85 ÷ 265 Vac
• 適合規格：EN 50470-1、EN 50470-3

注意
本機はWebベースのログ取得およびデータ管理機能を有するWeb Data Managerとして動作します。電流測定にはFCTSシリーズのフレキシブル分割型CT（別売）をご使用ください。Wi‑Fiキットには外部アンテナ（型番 PFC3530）が含まれます。その他のハードウェア構成も存在します。異なるバージョンのコード作成については製品データシートまたはコード作成表を参照してください。

技術仕様

• 製品コード：PFNK6-FQAD9-121
• 製品ファミリ：Kiloシリーズ
• モデルバリアント：D6（KILO D6）
• 機能：電力品質・エネルギー解析器およびWebデータマネージャー
• 通信：RJ45およびWi‑Fi（外部アンテナ PFC3530 同梱）
• ネットワークブリッジ：RJ45/Wi‑Fi と RS485（Modbus）間
• 同梱アップグレード：PFSU940-01（×2）、PFSU940-25（×1）、PFSU940-05
• 準拠規格：EN 50160、EN 61000-4-30
• 精度：クラス 0.5S
• 高調波：第51次まで
• 時計/メモリ：天文時計（電池）および不揮発メモリ
• 表示：グラフィックLCD
• デジタルI/O：デジタル入力2、デジタル出力2（共通別）
• 表示灯：校正用LED ×2
• 拡張：外部I/Oおよび環境センサ用ExpBus
• NFC：搭載
• 取付：DINレール、6モジュール
• 電源：85 ÷ 265 Vac
• 適合：EN 50470-1、EN 50470-3
• 対応CT：FCTSシリーズ フレキシブル分割型CT（別売）
