電気回路網用分析器 PFALT-EHA090-110 LYRA ECT NET WI-FI EDA H WEB LOG 8

AC ネットワーク工業用電力品質

概要

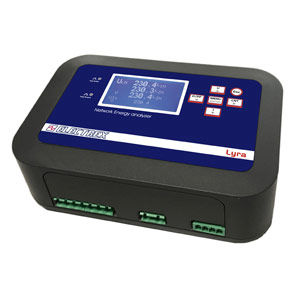

Lyra ECT Net Hは、DINレールのスペースがない場合の壁面または盤内取り付けに適したコンパクト筐体のエネルギーアナライザ兼Wi‑Fi Webデータマネージャです。低圧用途の電気パラメータを計測し、エネルギーベクトルやその他のエネルギー情報を記録します。

主な特長

• 外部アンテナ（品番 PFC3530）によるWi‑Fi通信：アンテナ同梱。
• 第51次までの個別高調波を計測。
• Electrex ECT電流トランスのみを使用。
• RJ45コネクタによるイーサネット接続。
• Electrex環境センサ用コネクタ装備。
• RS485マスターインターフェースで、Lyra ECT RS485 Two、Lyra I‑O、または他社のRS485 Modbus RTU機器を接続可能。
• バッテリー駆動バージョンも用意。
• 機能：Web Log 8（Webデータ管理）。

ドキュメント
データシートおよび追加の製品PDFはダウンロード可能（PDF形式）。

技術仕様

• モデルファミリ：Lyra ECT Net H
• 製品コード：PFALT-EHA090-110
• 機能：エネルギーアナライザ & Web Data Manager
• 電源 / 動作電圧：85÷265V
• 通信：Wi‑Fi（外部アンテナ cod. PFC3530 同梱）、Ethernet（RJ45）、RS485（Modbus RTU）
• 測定範囲：低圧の電気パラメータ；エネルギーベクトルのデータロギング
• 高調波：第51次までの個別高調波の計測
• 電流トランス：Electrex ECT CTに対応しこれを使用
• 筐体：DINレールのスペースが限られる場所での壁面／盤内取り付けに適した形状
• センサ対応：Electrex環境センサ用のコネクタ
• 相互運用性：Lyra ECT RS485 Two、Lyra I‑O、他のRS485 Modbus RTU機器と接続可能
• 電源オプション：主電源（85÷265V）およびオプションのバッテリー駆動版
