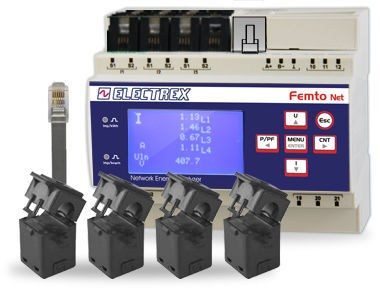

監視用分析器 PFN66-H0508-110 FEMTO 4HALL NET D6 DC WEB LOG 8

ネットワーク用工業用電源

概要
型番 PFN66-H0508-110。RJ45イーサネットポート（Modbus/TCP対応）を備えた直流（DC）エネルギーアナライザ兼Webデータマネージャ。分割型CT/CTS DCホールシリーズ対応のDC入力4系統（センサは含まれません）。ローカル表示用FSTNグラフィックディスプレイ。電圧、電流、電力、エネルギー、電圧の最小・最大（MIN-MAX）、電流の最大（MAX）を測定。RJ45経由で内部レジスタをModbus/TCPで読み取り可能。RJ45とRS485間のネットワークブリッジ機能により、サブネット内のElectrex機器とModbus通信が可能。バッテリー給電の天文時計／カレンダーと不揮発性の産業用メモリを搭載。

同梱 / アップグレードと接続性

• 負荷プロファイルとエネルギー記録用のUpgrade Log 8を含む
• ライブ測定を表示するUpgrade WEBを含む
• 組み込みのWebサーバおよびFTPサーバ
• リモートでのファームウェア更新に対応
• NFC接続機能

用途 / 機能

• エネルギーモニタリング
• エネルギーオートメーション
• アラームおよび通知
• カレンダー（天文時計）
• 稼働時間カウンタ

取付けと電源
DINレール取付け、6モジュール。拡張電源範囲：15÷36 Vac / 18÷60 Vdc。バッテリー駆動の時計／カレンダー、不揮発性の産業用メモリによりデータ保持が可能。

技術仕様

• 型式コード: PFN66-H0508-110
• 呼称: FEMTO 4HALL NET D6
• 監視種別: DCエネルギーアナライザ
• 入力: DC入力4系統（split CT / CTS DC Hallシリーズ対応 - センサは含まれません）
• 表示: FSTNグラフィックディスプレイ
• 測定量: 電圧、電流、電力、エネルギー、電圧MIN-MAX、電流MAX
• 通信: RJ45 Ethernet（Modbus/TCP）；ネットワークブリッジ経由でRS485
• ログ: 負荷プロファイルとエネルギー記録用Upgrade Log 8
• Web機能: Upgrade WEB、組み込みWeb/FTPサーバ、ライブ表示
• ファームウェア: リモートファームウェア更新対応
• 接続性: NFC
• 取付け: DINレール、6モジュール
• 電源: 15÷36 Vac / 18÷60 Vdc（拡張範囲）
• メモリと時刻: 不揮発性産業用メモリ；バッテリー駆動の天文時計／カレンダー
