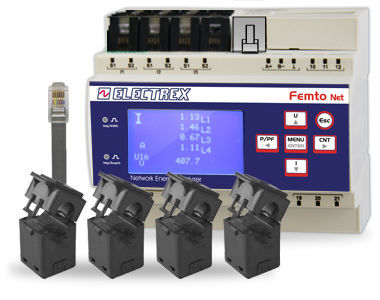

監視用分析器 PFN66-H0A09-110 FEMTO 4HALL NET WI-FI EDA D6 DC WEB LOG 8

電気回路網用電動式工業用

概要
FEMTO 4HALL NET D6（型番 PFN66-H0A09-110）は、産業用の直流エネルギーアナライザ兼Wi‑Fi Webデータマネージャです。外部アンテナ（PFC3530同梱）によるWi‑Fi通信をサポートし、分割型CTやCTS DC Hallシリーズに対応する直流入力を4チャネル備えています（センサー別売）。FSTNグラフィック表示を搭載し、電圧、電流、電力、エネルギー、MIN‑MAX電圧、MAX電流を測定します。内部レジスタはRJ45（Modbus/TCP）および/またはWi‑Fi経由で読み取り可能です。RJ45ポートとRS485ポート間のネットワークブリッジにより、他のElectrex機器とのModbus通信が可能です。バッテリー駆動の天文時計/カレンダー、産業用不揮発メモリ、組み込みのWebおよびFTPサーバ、リモートファームウェア更新、NFC接続を備えます。DINレール取付、幅6モジュール。拡張電源範囲：85÷265Vac / 100÷374Vdc。

機能 / 用途

• エネルギー監視
• エネルギーの自動化および管理
• アラームおよび通知
• スケジュール測定とカレンダー
• 稼働時間カウンタとログ

主な特徴

• 外部アンテナによるWi‑Fi（PFC3530同梱）
• Hallセンサまたは分割型CT用の直流入力4チャネル（センサ別売）
• ローカル表示用FSTNグラフィックディスプレイ
• 測定項目：電圧、電流、電力、エネルギー、MIN‑MAX電圧、MAX電流
• RJ45および/またはWi‑Fi経由のModbus/TCP；Modbus統合用のRS485ブリッジ
• データアクセス用の組み込みWebおよびFTPサーバ
• リモートファームウェア更新機能
• NFC接続
• バッテリー駆動の天文時計/カレンダー；不揮発の産業用メモリ
• DINレール取付、6モジュール
• 拡張電源範囲 85÷265Vac / 100÷374Vdc

含まれるアップグレード / ソフトウェア

• Upgrade Log 8：負荷プロファイルおよび消費/発生エネルギーの記録
• Upgrade WEB：ライブ測定のWebインターフェース

技術仕様

• 製品コード：PFN66-H0A09-110
• 商用モデル：FEMTO 4HALL NET D6
• 電源：85÷265Vac / 100÷374Vdc（拡張範囲）
• 直流監視入力：4（分割型CT / CTS DC Hallシリーズ対応）
• 表示：FSTNグラフィックディスプレイ
• 測定：電圧、電流、電力、エネルギー；MIN‑MAX電圧；MAX電流
• 通信：RJ45（Modbus/TCP）、Wi‑Fi（外部アンテナ同梱）、Modbus用RS485ブリッジ
• ネットワークサービス：組み込みWebサーバおよびFTPサーバ
• 接続：NFC
• 時刻管理：バッテリー駆動の天文時計/カレンダー
• メモリ：ログ用の不揮発産業用メモリ
• 取付：DINレール、幅6モジュール
• ファームウェア：リモート更新対応
