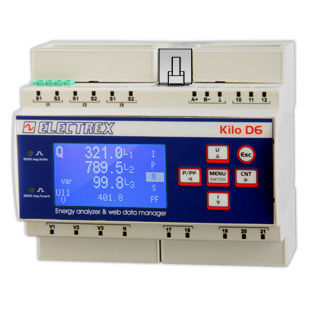

監視用分析器 PFNK6-FQ5D9-121 KILO F NET D6 PQ WEB LOG 16

電気回路網用AC ネットワーク電力品質

概要
EN 50160 および EN 61000-4-30 に準拠した電力品質エネルギーアナライザ兼 Web データマネージャー。FCTS シリーズのフレキシブル開閉型電流変成器（別売）専用。RJ45 と RS485 ポート間のネットワークブリッジとして動作し、サブネット内の Electrex 機器との Modbus 通信を可能にします。以下のアップグレードモジュールが含まれます。

同梱 / アップグレード

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

互換性

• FCTS シリーズのフレキシブル開閉型電流変成器（別売）

製品コード
PFNK6-FQ5D9-121

注記
Kilo シリーズの機器は複数のハードウェア構成が可能です。コード作成表および製品データシートで利用可能な構成を確認してください。FCTS シリーズのフレキシブル TC は別途ご注文ください。

仕様 / 技術仕様

• 機能: 電力品質エネルギーアナライザおよび Web データマネージャー
• 規格: EN 50160 および EN 61000-4-30
• 精度クラス: 0.5S
• 高調波: 51次までの個別高調波検出
• 電源: 85 ÷ 265 Vac
• 時計/メモリ: バッテリー駆動の恒久的天文時計/カレンダー；不揮発性メモリ
• 表示: グラフィック LCD
• 入出力: デジタル入力 2、デジタル出力 2（コモン分離）
• 校正表示: 校正用 LED ×2
• 拡張: 外部機器用 ExpBus（I/O、環境センサ等）
• 接続性: RJ45 と RS485 間のネットワークブリッジ（Modbus 通信）
• 追加機能: NFC 搭載；リモートでのファームウェア更新
• 取り付け: DIN レール 6 モジュール
• 適合: EN 50470-1 および EN 50470-3
• 必要センサ: FCTS シリーズのフレキシブル開閉型 TC（別売）を使用
