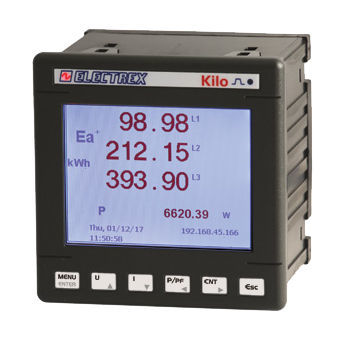

監視用分析器 PFNK9-FQ5D9-121 KILO F NET 96 PQ WEB LOG

電気回路網用工業用電力品質

概要
産業用ネットワーク向けの電力品質エネルギーアナライザおよびWebデータマネージャー。EN 50160およびEN 61000-4-30に準拠した電力品質解析を行い、精度クラス0.5Sを満たします。単一高調波は第51次まで測定可能です。FCTSシリーズのフレキシブル開放型電流センサ専用（センサは含まれません）。RJ45とRS485間のネットワークブリッジにより、サブネット内のElectrex機器とModbus通信が可能です。標準で以下のアップグレードを含みます：2 × PFSU940-01 (Log 8)、1 × PFSU940-25 (Open Log)、PFSU940-05 (Web)。バッテリー駆動の恒久的天文時計/カレンダーと不揮発性メモリを搭載。リモートによるファームウェア更新に対応。グラフィックLCD表示および校正用LEDを1個装備。2つのデジタル入力（DI）と2つのデジタル出力（DO）、各々専用コモン。外部機器や環境センサ用のExpBusを搭載。NFC対応。寸法96×96 mm。電源85 ÷ 265 Vac。EN 50470-1およびEN 50470-3準拠。

注意
Kiloシリーズの機器は他のハードウェア構成でもご注文いただけます。異なるバージョンの製品コード作成については、コード作成表またはメーカー提供の製品データシートを参照してください。

互換性のある電流センサ

• FCTSシリーズ フレキシブル開放型電流センサ

仕様 / 技術仕様

• 製品コード：PFNK9-FQ5D9-121
• 製品名：KILO F NET 96
• タイプ：電力品質エネルギーアナライザ & Webデータマネージャー
• 規格：EN 50160、EN 61000-4-30
• 精度クラス：0.5S
• 高調波：単一高調波 最大第51次まで
• CT互換性：FCTSシリーズ フレキシブル開放型（CTは含まれません）
• ネットワーク：RJ45 ↔ RS485 ブリッジ（Modbus通信、Electrex機器対応）
• 同梱アップグレード：2 × PFSU940-01 (Log 8)、1 × PFSU940-25 (Open Log)、PFSU940-05 (Web)
• 時計 / メモリ：バッテリー駆動の天文時計/カレンダー、不揮発性メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィックLCD
• デジタルI/O：2 DI、2 DO（専用コモン）
• 表示灯：校正用LED ×1
• 拡張：外部機器・環境センサ用ExpBus
• その他：NFC搭載
• 寸法：96 × 96 mm
• 電源：85 ÷ 265 Vac
• 準拠規格：EN 50470-1、EN 50470-3
