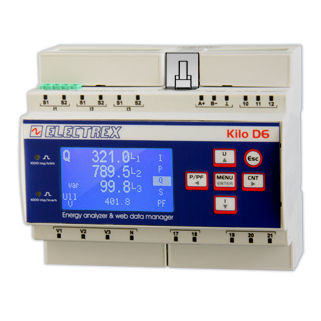

監視用分析器 PFNK6-1Q5D9-121 KILO NET D6 PQ WEB LOG 16

電気回路網用工業用電力品質

概要
産業用電力ネットワーク向けの電力品質エネルギーアナライザ兼Webデータマネージャ。EN 50160およびEN 61000-4-30に準拠した電力品質解析を実行し、サブネット内のElectrex機器とModbus通信を行うためにRJ45とRS485間のネットワークブリッジとして動作します。精度クラス0.5S、単一高調波は第51次まで測定。バッテリー駆動の通年天文時計/カレンダーと不揮発性メモリを搭載。リモートでのファームウェア更新機能およびグラフィックLCD表示。2系統のデジタル入力と別系統の共通接点を持つ2系統のデジタル出力、校正用LED×2。外部I/Oや環境センサ用のExpBus。NFC装備。DINレール取付、6モジュール幅。電源 85 ÷ 265 Vac。EN 50470-1 および EN 50470-3 準拠。

同梱アップグレード（本構成での出荷時）

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web

製品コード
PFNK6-1Q5D9-121

対応電流変成器

• スプリット型（開閉式）シリーズ電流変成器
• ミニスプリット型（小型開閉式）電流変成器

注記
Kiloシリーズ機器は他のハードウェア構成でも必要になる場合があります。異なるバージョンのコード作成については、コード作成表または製品ページのデータシートを参照してください。

技術仕様 / 特性

• 機能：電力品質エネルギーアナライザおよびWebデータマネージャ
• 電力品質規格：EN 50160 および EN 61000-4-30
• 精度：クラス 0.5S
• 高調波：第51次までの単一高調波
• 時計/カレンダー：バッテリー駆動の通年天文時計/カレンダー
• メモリ：不揮発性メモリ
• ファームウェア：リモートでのファームウェア更新機能
• 表示：グラフィックLCD
• デジタルI/O：2デジタル入力；別系統共通を持つ2デジタル出力
• 表示灯：校正用LED×2
• 拡張バス：外部機器（I/O、環境センサ）用ExpBus
• 接続性：サブネット内のElectrex機器とのModbus通信のためのRJ45とRS485間ネットワークブリッジ
• インターフェース：NFC装備
• 取付：DINレール、6モジュール幅
• 電源：85 ÷ 265 Vac
• 準拠：EN 50470-1 および EN 50470-3
