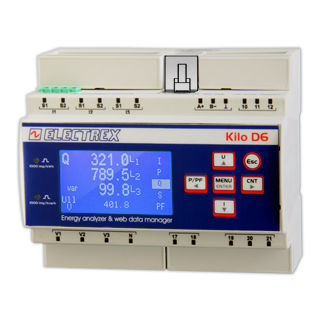

監視用分析器 PFNK6-FQ5D9-A21 KILO F NET D6 PQ WEB LOG 16 CHARTS

電気回路網用AC ネットワークネットワーク用

概要
電力品質（Power Quality）エネルギーアナライザ兼Webデータマネージャー。EN 50160およびEN 61000-4-30に準拠した電力品質解析を実施します。FCTSシリーズのフレキシブル開閉式電流トランス（別売）専用。RJ45ポートとRS485ポート間のネットワークブリッジ機能を備え、サブネット内のElectrex機器とのModbus通信を可能にします。

含まれるアップグレード

• n. 2 PFSU940-01 Log 8
• n. 1 PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts

コード
コード: PFNK6-FQ5D9-A21

利用可能なドキュメント

• Kilo D6 および 96 製品仕様書 (pdf)
• Netファミリー用コード作成表 (pdf)
• Kilo F RJ45 D6 および Kilo F net D6 2DI/2DO 4COMMON インストール手順 (pdf)
• FCTS FLEXIBLE SPLIT CT 製品仕様書 (pdf)

注意
Kiloシリーズの機器は他のハードウェア構成でも要求されることがあります。異なるバージョンのコードを作成する場合は、コード作成表または製品仕様書を参照してください。

対応電流センサ

• FCTSシリーズ フレキシブル開閉式電流トランス（別売）

仕様 / 技術情報

• タイプ: Power Quality Energy Analyzer & Web Data Manager
• 電力品質規格: EN 50160, EN 61000-4-30
• 対応CT: FCTSシリーズ フレキシブル開閉式電流トランス（別売）
• ネットワークブリッジ: RJ45 ↔ RS485（Electrex機器とのModbus通信）
• 含まれるアップグレード: 2×PFSU940-01 Log 8; 1×PFSU940-25 Open Log; PFSU940-05 Web; PFSU940-30 Charts
• 精度クラス: 0.5S
• 高調波解析: 第51次までの個別高調波解析
• 恒久型バッテリー駆動天文時計/カレンダー
• 不揮発メモリ
• リモートファームウェア更新可能
• グラフィックLCD表示
• 2 デジタル入力 (2DI)
• 2 デジタル出力 (2DO)（共通接点4）
• 2 校正用LED
• ExpBus（外部機器用、I/O・環境センサ対応）
• NFC搭載
• DINレール幅: 6モジュール
• 電源: 85 ÷ 265 Vac
• 適合規格: EN 50470-1 & EN 50470-3; EN 50160 および EN 61000-4-30
