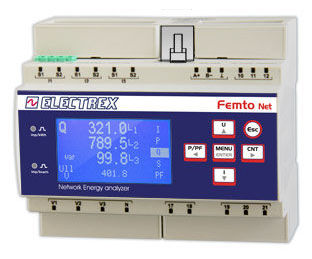

監視用分析器 PFN66-EQ7D9-0MM FEMTO ECT RJ45 D6 PQ

電気回路網用AC ネットワーク電力品質

概要
EN 50160およびEN 61000-4-30に準拠した電力品質の解析と監視が可能な電力品質エネルギーアナライザー兼データマネージャー。精度クラス0.5S、単一高調波解析は第51次まで対応。外付けECT電流変成器（別売）と併用する設計。バッテリー駆動の常時時計および不揮発性メモリによりデータ保持が可能。リモートでのファームウェア更新対応。DINレール取付（6モジュール）。電源85 ÷ 265 Vac。EN 50470-1およびEN 50470-3準拠。

特長

• 電力品質解析（EN 50160、EN 61000-4-30）
• 精度クラス0.5S
• 単一高調波測定：第51次まで
• 外付けECT電流変成器専用（同梱なし）— 例：PFAE000-01、PFAE000-02、PFAE000-03
• バッテリー駆動の常時時計
• データ保持用不揮発性メモリ
• 通信ポート経由のリモートファームウェア更新
• 通信ポート：RJ45、RS485（スレーブ）
• ローカル表示用グラフィックLCDディスプレイ
• 独立コモン付き2入力および2出力のデジタルI/O
• 校正用LED×2
• 外部I/O・環境センサ用のExpBusインターフェース
• NFC接続によりローカルでのパラメータ読み書き可能
• DINレール幅：6モジュール
• 電源：85 ÷ 265 Vac
• 適合規格：EN 50470-1、EN 50470-3

注意
Femto D6シリーズの機器はハードウェア構成が異なる場合があります。正しいコード／バージョンを構成するには、コード作成表または製品データシートを参照してください。

推奨電流変成器

• Electrex ECTシリーズ 外付け電流変成器（互換外付けTA）

仕様 / 技術データ

• 機能：電力品質エネルギーアナライザー＆データマネージャー
• 規格：EN 50160、EN 61000-4-30、EN 50470-1、EN 50470-3
• 精度クラス：0.5S
• 高調波：単一高調波 第51次まで
• 電流測定：外付けECT TA使用（同梱なし）
• 電源：85 ÷ 265 Vac
• 表示：グラフィックLCD
• 通信：RJ45、RS485（スレーブ）
• デジタルI/O：2入力、2出力（独立コモン）
• 追加インターフェース：ExpBus、NFC接続
• 表示灯：校正用LED×2
• メモリ：不揮発性メモリ
• 時刻管理：バッテリー駆動の常時計
• 取付：DINレール、6モジュール
