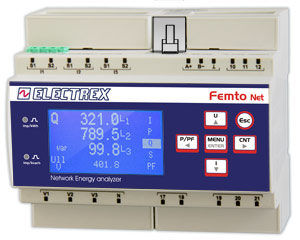

監視用分析器 PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

電気回路網用工業用電力品質

製品概要
産業・商業用電力ネットワーク向けの電力品質エネルギーアナライザ兼Webデータマネージャ。EN 50160およびEN 61000-4-30に準拠した電力品質解析を行い、精度クラス0.5S、単一高調波は第51次まで計測可能です。RJ45とRS485間のネットワークブリッジとして動作し、Modbus通信およびサブネット内でのデータロギングをサポートします。外部I/Oや環境センサー用のExpBus、NFCを備え、ローカル監視用のグラフィックLCDを搭載しています。

注意
Femto D6シリーズの機器は複数のハードウェア構成で提供されます。異なるバージョンの製品コード作成については、コード作成表または製品データシートを参照してください。

対応電流変成器

• Electrex ECTシリーズ電流変成器（外部CTが必要、製品に含まれません）

技術仕様

• 機能：電力品質エネルギーアナライザ & Web Data Manager
• 規格：EN 50160、EN 61000-4-30（電力品質解析）
• 精度：クラス0.5S
• 高調波：単一高調波 第51次まで
• CT：ECT外部CT専用（例：PFAE000-01、PFAE000-02、PFAE000-03） — CTは含まれません
• ネットワーク：RJ45 ↔ RS485 ブリッジ（Modbus通信およびサブネットでのデータロギング）
• 含まれるアップグレード（構成例）：PFSU940-01 Log 8 ×2、PFSU940-25 Open Log ×1、PFSU940-05 Web ×1
• 時刻・メモリ：バッテリー駆動の恒久時計および不揮発性メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィックLCD
• デジタルI/O：デジタル入力2点、デジタル出力2点（コモン別）
• 表示灯：校正用LED ×2
• 拡張：外部機器用ExpBus（I/O、環境センサー）
• 接続性：NFC
• 取付：DINレール、6モジュール幅
• 電源電圧：85 ÷ 265 Vac
• 適合：EN 50470-1、EN 50470-3
