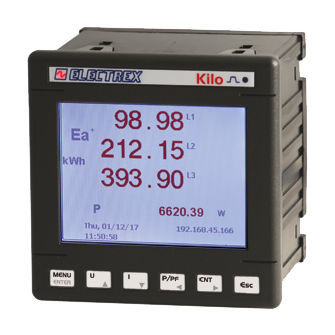

監視用分析器 PFNK9-1QAD9-121 KILO NET WI-FI EDA 96 PQ WEB LOG

電力品質電源電圧

概要
電力品質エネルギーアナライザおよびWi‑Fi Webデータマネージャ PFNK9-1QAD9-121。外部アンテナ（品番 PFC3530）によるWi‑Fi通信を含む。電力品質解析はEN 50160およびEN 61000-4-30に準拠。RJ45および/またはWi‑FiポートとRS485間のネットワークブリッジにより、サブネット内のElectrex機器とModbus通信が可能。

含まれるアップグレード

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web

主な特長

• 精度クラス0.5S、単一高調波は51次まで
• バッテリ駆動の恒久的な天文時計/カレンダーおよび不揮発メモリ
• リモートでのファームウェア更新対応
• グラフィックLCD表示
• 2入力（2DI）および2出力（2DO）、独立コモン（4 common）
• 校正用LED×1
• 外部I/Oや環境センサー用のExpBus
• NFC装備
• パネルサイズ96 × 96 mm
• 電源85 ÷ 265 Vac
• RJ45および/またはWi‑FiからRS485へのModbus通信ブリッジ
• EN 50470-1、EN 50470-3準拠

注記
Kiloシリーズの機器は他のハードウェア構成でも提供される場合があります。異なるバージョンでコードを作成する際は、コード作成表または製品データシートを参照してください。

対応電流変成器

• Splitシリーズ電流変成器
• Mini Splitシリーズ電流変成器

技術仕様

• 製品: 電力品質エネルギーアナライザ & Webデータマネージャ (Wi‑Fi)
• 型番: PFNK9-1QAD9-121 (KILO NET, EDA 96 PQ WEB LOG 16)
• Wi‑Fi通信: 外部アンテナ cod. PFC3530（付属）
• 規格: EN 50160、EN 61000-4-30
• 精度: クラス0.5S
• 高調波: 51次まで
• 含まれるアップグレード: 2× PFSU940-01、1× PFSU940-25、PFSU940-05 Web
• 時計: バッテリ駆動の恒久的天文時計/カレンダー
• メモリ: 不揮発性
• ファームウェア: リモート更新
• 表示: グラフィックLCD
• I/O: 2 DI、2 DO、4 common
• 校正: 1 LED
• 拡張: ExpBus（I/Oおよびセンサー用）
• NFC: 有り
• パネルサイズ: 96 × 96 mm
• 電源: 85 ÷ 265 Vac
• 通信: RJ45および/またはWi‑FiからRS485（Modbus）
• 準拠: EN 50470-1、EN 50470-3
