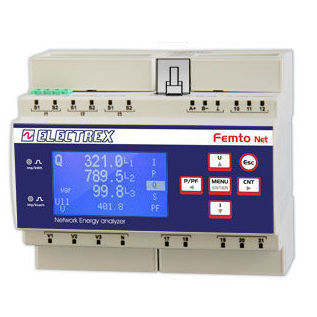

監視用分析器 PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

電気回路網用工業用電源

製品概要
産業用の監視および中央データ記録向け電力品質エネルギーアナライザ兼Webデータマネージャ。EN 50160およびEN 61000-4-30に準拠した電力品質解析。精度クラス0.5S、単一高調波は第51次まで測定。外部ECT電流変成器専用（本体に含まず）。RJ45とRS485間のネットワークブリッジをサポートし、他のElectrex機器とのModbus通信を可能にします。

互換性と電流変成器

• 外部ECT TA専用（例：PFAE000-01、PFAE000-02、PFAE000-03）
• ElectrexのECTシリーズ電流変成器は本Femto D6バージョンに対応

含まれるアップグレード

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

主な機能

• EN 50160およびEN 61000-4-30に準拠した電力品質解析
• 精度クラス0.5S
• 単一高調波測定：第51次まで
• RJ45とRS485間のネットワークブリッジ（Modbus）
• バッテリー駆動の常時時計と不揮発メモリ
• リモートでのファームウェア更新
• グラフィックLCDディスプレイ
• 独立コモンを持つ2入力/2出力のデジタルI/O
• キャリブレーション用LED x2
• 外部機器用ExpBus（I/O、環境センサ）
• NFC接続
• DINレール幅：6モジュール
• 電源：85 ÷ 265 Vac
• 準拠規格：EN 50470-1、EN 50470-3

注意
Femto D6シリーズは他のハードウェア構成でも提供される場合があります。異なるバージョンの構成についてはコード作成表または製品データシートを参照してください。本バージョンに対応する電流変成器はElectrexのECTシリーズアクセサリにて入手可能です。

技術仕様

• 製品コード：PFN66-EQ5D9-A21
• タイプ：電力品質エネルギーアナライザおよびWebデータマネージャ
• 解析規格：EN 50160; EN 61000-4-30
• 精度クラス：0.5S
• 高調波：単一高調波は第51次まで
• 必要なCT：外部ECTシリーズ（含まず）
• 通信：RJ45（Ethernet）、RS485（Modbus）、RJ45とRS485間のネットワークブリッジ
• 含まれるアップグレード：2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• メモリ/時計：バッテリー駆動の時計、不揮発メモリ
• ファームウェア：リモート更新対応
• 表示：グラフィックLCD
• デジタルI/O：2入力、2出力（独立コモン）
• 表示灯：キャリブレーション用LED x2
• 拡張：外部I/Oおよびセンサ用ExpBus
• 接続性：NFC
• 取り付け：DINレール、6モジュール
• 電源電圧：85 ÷ 265 Vac
• 準拠：EN 50470-1、EN 50470-3
