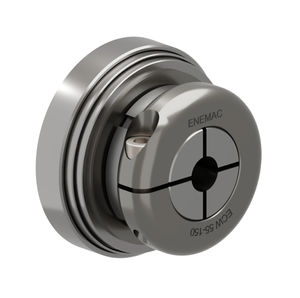

フレキシブル軸継手 ECV

ステンレス製締付けリング付き衛生用

概要
ENEMAC のステンレス製カップリングは、食品および製薬の製造における厳しい衛生要件に適合しており、医療機器やクリーンルームでも使用可能です。材質はステンレス鋼 A2 と A4 を採用しています。各タイプに対する CAD データおよび技術データシートが利用可能です。

安全クラッチ – 直接駆動用

• ECWB | 金属ベローズ付き、クランプハブ装着: 公称トルク (TA): 5 Nm - 900 Nm; ボア径 (ØD1): 8 mm - 62 mm; ボア径 (ØD2): 10 mm - 65 mm; 特長: ゲージングがない（バックラッシュフリー）、高いねじり剛性。
• ECWD | エラストマー装着、クランプハブ装着: 公称トルク (TA): 5 Nm - 900 Nm; ボア径 (ØD1): 8 mm - 70 mm; ボア径 (ØD2): 10 mm - 65 mm; 特長: プラグイン式、振動減衰性。

安全クラッチ – 間接駆動用

• ECW | 内蔵ボールベアリング付き: 公称トルク (TA): 5 Nm - 900 Nm; ボア径 (ØD): 10 mm - 65 mm; シャフト接続: クランプリングハブ; 特長: 大きな軸受荷重に対応。

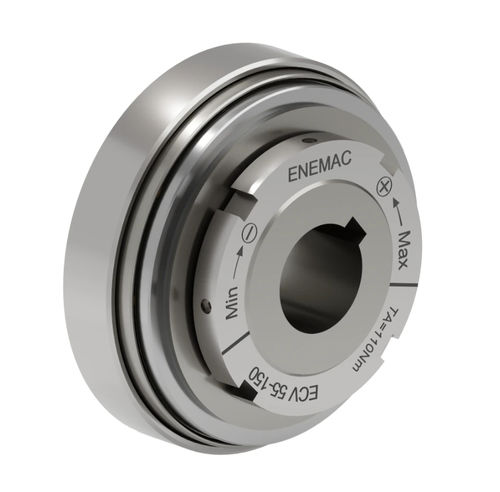

• ECV | 内蔵ボールベアリング付き: 公称トルク (TA): 5 Nm - 900 Nm; ボア径 (ØD): 8 mm - 58 mm; シャフト接続: 平キー溝; 特長: 大きな軸受荷重に対応。
• ECE_ES | 狭いスペース向けのコンパクト設計: 公称トルク (TA): 2 Nm - 900 Nm; ボア径 (ØD): 10 mm - 50 mm; シャフト接続: 平キー溝; 特長: 衛生管理が重要な設備のフランジ取付用。
• ECG_ES | 細幅の滑り軸受部を備える: 公称トルク (TA): 2 Nm - 900 Nm; ボア径 (ØD): 10 mm - 50 mm; シャフト接続: 平キー溝; 特長: 衛生管理が重要な設備でのチェーンまたはタイミングベルト駆動向け。
• ECI_ES | 幅広の滑り軸受部を備える: 公称トルク (TA): 2 Nm - 900 Nm; ボア径 (ØD): 10 mm - 50 mm; シャフト接続: 平キー溝; 特長: 衛生管理が重要な設備でのタイミングベルト駆動向け。
• ECR | 密閉タイプ: 公称トルク (TA): 15 Nm - 350 Nm; ボア径 (ØD): 16 mm - 42 mm; シャフト接続: 平キー溝; 特長: 衛生管理が重要な設備でのチェーンまたはタイミングベルト駆動向け。
• ECS_ES | オプションでスプロケット付き: 公称トルク (TA): 1 Nm - 950 Nm; ボア径 (ØD): 6 mm - 8 mm; シャフト接続: 平キー溝; 特長: 簡易なチェーンまたはタイミングベルト駆動向けのスリップクラッチ。

シャフトカップリング – エラストマーカップリング

• EWJ | 振動減衰、衛生重視の用途向け: 公称トルク (TA): 6 Nm - 650 Nm; ボア径 (ØD1/ØD2): 6 mm - 70 mm; シャフト接続: クランプハブ; 最大回転数 (n): 29000 1/min.

シャフトカップリング – ラメラ（ディスク）カップリング

• EWZK_ES | 屋外の重負荷用途向け: 公称トルク (TA): 40 Nm - 7000 Nm; ボア径 (ØD1/ØD2): 10 mm - 110 mm; シャフト接続: 平キー溝; 最大回転数 (n): 14500 1/min.

シャフトカップリング – 金属ベローズカップリング

• EWC | 衛生重視の用途向け標準シリーズ: 公称トルク (TA): 1.5 Nm - 1000 Nm; ボア径 (ØD1/ØD2): 3 mm - 90 mm; シャフト接続: クランプハブ; 最大回転数 (n): 23000 1/min.
• EWR | 衛生区での簡易取り付け: 公称トルク (TA): 10 Nm - 1200 Nm; ボア径 (ØD1/ØD2): 7 mm - 85 mm; シャフト接続: ハーフシェルハブ; 最大回転数 (n): 28000 1/min.

スペーサーカップリング

• EWLC | 変動長さ対応: 公称トルク (TA): 10 Nm - 1200 Nm; ボア径 (ØD1/ØD2): 7 mm - 85 mm; シャフト接続: ハーフシェルハブ; 長さ: 92 mm - 3000 mm。

注意
各タイプの CAD ファイルおよびデータシートが利用可能です。製品は衛生に敏感な用途（食品産業、医薬品、医療・クリーンルーム技術）向けに設計されています。

技術仕様

• 材料: ステンレス鋼 A2 および A4（Hygienic Design）。
• 適用分野: 食品産業、製薬業界、医療・クリーンルーム技術、機械・プラントエンジニアリング。
• 利用可能な資料: 各タイプの CAD モデルおよび技術データシート。
• ページ上の製品クラス: 安全クラッチ（直接/間接）、シャフトカップリング（エラストマー、ラメラ、金属ベローズ）、スペーサーカップリング。
