フレキシブル軸継手 ECW

ステンレス製衛生用食品用

製品概要
ENEMAC のステンレス製カップリングは、Hygienic Design に基づき A2 および A4 ステンレス鋼で製造され、食品、製薬、医療技術分野やクリーンルームの厳しい衛生要件に適合します。ラインナップには、安全カップリング、軸カップリング、ラメラ（板）カップリング、金属ベローズカップリング、距離カップリングなど、衛生性が重要な用途向けの製品が含まれます。

安全カップリング — 直結駆動向け

• ECWB | 金属ベローズおよびクランプハブ付き
  • 公称トルク (TA): 5 Nm - 900 Nm
  • 穴径 (ØD1): 8 mm - 62 mm
  • 穴径 (ØD2): 10 mm - 65 mm
  • 特長: ゲームレス、高ねじり剛性
• ECWD | エラストマー接続およびクランプハブ付き
  • 公称トルク (TA): 5 Nm - 900 Nm
  • 穴径 (ØD1): 8 mm - 70 mm
  • 穴径 (ØD2): 10 mm - 65 mm
  • 特長: 着脱可能、振動減衰

安全カップリング — 間接駆動向け

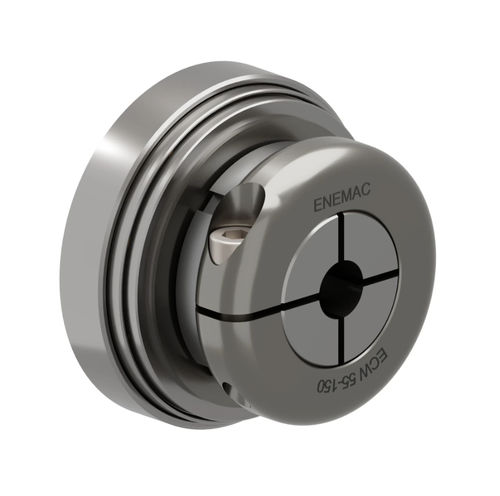

• ECW | 内蔵ボールベアリング付き
  • 公称トルク (TA): 5 Nm - 900 Nm
  • 穴径 (ØD): 10 mm - 65 mm
  • 軸接続: クランプリングハブ
  • 特長: 高荷重対応

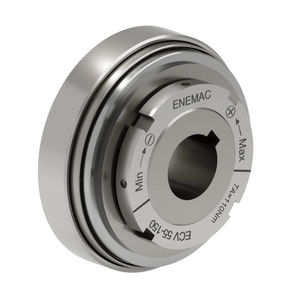

• ECV | 内蔵ボールベアリング付き
  • 公称トルク (TA): 5 Nm - 900 Nm
  • 穴径 (ØD): 8 mm - 58 mm
  • 軸接続: 平行キー溝
  • 特長: 高荷重対応
• ECE_ES | 狭いスペース向けのコンパクト構造
  • 公称トルク (TA): 2 Nm - 900 Nm
  • 穴径 (ØD): 10 mm - 50 mm
  • 軸接続: 平行キー溝
  • 特長: 衛生管理が重要な設備のフランジ取付け向け
• ECG_ES | 狭幅の滑り支持部を持つ
  • 公称トルク (TA): 2 Nm - 900 Nm
  • 穴径 (ØD): 10 mm - 50 mm
  • 軸接続: 平行キー溝
  • 特長: 衛生環境でのチェーンまたはタイミングベルト駆動向け
• ECI_ES | 幅広の滑り支持部を持つ
  • 公称トルク (TA): 2 Nm - 900 Nm
  • 穴径 (ØD): 10 mm - 50 mm
  • 軸接続: 平行キー溝
  • 特長: 衛生環境でのタイミングベルト駆動向け
• ECR | 密封型構造
  • 公称トルク (TA): 15 Nm - 350 Nm
  • 穴径 (ØD): 16 mm - 42 mm
  • 軸接続: 平行キー溝
  • 特長: 衛生性の高い設備でのチェーンまたはタイミングベルト駆動向け
• ECS_ES | オプションでスプロケット（滑り継手）付き
  • 公称トルク (TA): 1 Nm - 950 Nm
  • 穴径 (ØD): 6 mm - 8 mm
  • 軸接続: 平行キー溝
  • 特長: 単純なチェーンまたはタイミングベルト駆動向けの滑り継手

軸カップリング

• EWJ | エラストマーカップリング — 振動減衰、衛生性が重要な用途向け
  • 公称トルク (TA): 6 Nm - 650 Nm
  • 穴径 (ØD1/ØD2): 6 mm - 70 mm
  • 軸接続: クランプハブ
  • 最大回転数 (n): 29000 1/min

ラメラ（板）カップリング

• EWZK_ES | 屋外の重荷重用途向け
  • 公称トルク (TA): 40 Nm - 7000 Nm
  • 穴径 (ØD1/ØD2): 10 mm - 110 mm
  • 軸接続: 平行キー溝
  • 最大回転数 (n): 14500 1/min

金属ベローズカップリング

• EWC | 衛生性が重要な用途向けの標準シリーズ
  • 公称トルク (TA): 1.5 Nm - 1000 Nm
  • 穴径 (ØD1/ØD2): 3 mm - 90 mm
  • 軸接続: クランプハブ
  • 最大回転数 (n): 23000 1/min
• EWR | 衛生区域での簡易組立て向け
  • 公称トルク (TA): 10 Nm - 1200 Nm
  • 穴径 (ØD1/ØD2): 7 mm - 85 mm
  • 軸接続: ハーフシェルハブ
  • 最大回転数 (n): 28000 1/min

距離カップリング

• EWLC | 可変長で最大 3 m
  • 公称トルク (TA): 10 Nm - 1200 Nm
  • 穴径 (ØD1/ØD2): 7 mm - 85 mm
  • 軸接続: ハーフシェルハブ
  • 長さ範囲: 92 mm - 3000 mm

技術仕様

• 材料: ステンレス A2 および A4（Hygienic Design）
• 用途: 食品製造、製薬、医療技術、クリーンルーム
• 製品群: 安全カップリング（直/間接）、軸カップリング、ラメラカップリング、金属ベローズカップリング、距離カップリング
• 公称トルク範囲: 1 Nm 〜 7000 Nm（タイプにより異なる）
• 穴径範囲: 3 mm 〜 110 mm（タイプにより異なる）
• 軸接続: クランプハブ、クランプリングハブ、平行キー溝、ハーフシェルハブ
• 最大回転数（タイプにより）: 例 EWJ 29000 1/min、EWC 23000 1/min、EWZK_ES 14500 1/min、EWR 28000 1/min
• 距離カップリングの長さ範囲: 最大 3000 mm
• 特長: 無遊び、高ねじり剛性、振動減衰、着脱可能なオプション、密封仕様、狭小スペース向けのコンパクト設計、スリップ機構のバリエーション
