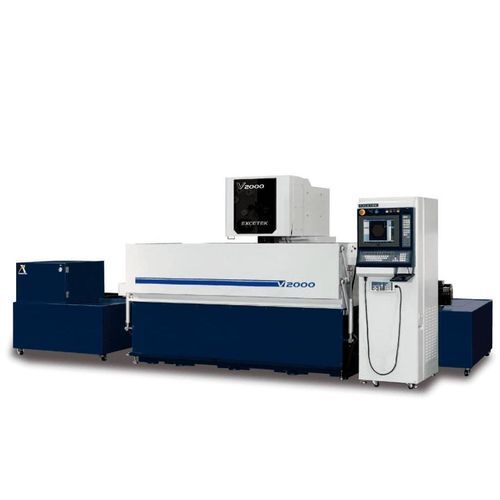

ワイヤー式放電加工装置 V2000

ワイヤー式CNC

簡潔説明
V2000はワイヤ放電加工機（WEDM）で、金属ワークの高精度切断を目的に設計されています。送り量とワークサイズにより、金型製作や精密加工で中〜大型部品の加工が可能です。

機械構造 - 本体特徴

• 剛性の高いU/Vトラス設計による構造剛性
• 硬度HRC50°のステンレス製ワークテーブル
• FEA解析に基づき最適化された鋳造部で剛性を向上
• 安定性を高めたワイドベース
• 熱膨張を抑える水冷式下アーム；有限要素解析で設計されたRIB配置により最適剛性を確保

精度・正確性

• リニアガイドの間隔を拡大し安定性を向上
• C1級ボールねじの低温処理（クリオ処理）
• 両端支持のボールねじを高分解能ACサーボで駆動
• マイクロステップで1 µmまでの位置決め能力
• レーザー校正およびピッチ誤差補正
• オプションでクローズドループ直線スケール対応
• 精度の基礎となる鋳鉄製の堅牢な機械構造

インテリジェント加工モード

• 組込みシステムによる高周波演算とパルス制御で制御負荷を低減
• モジュール間通信にRS-485ネットワークを採用
• 受信データの整合性を確認するCRC機能
• 回路安定性を高めるASICチップ採用
• 自己保護のためのウォッチドッグ機能
• 安定した放電加工のためのリアルタイム放電フィードバック

自動ワイヤー穿通（AWT）

• 切断点での穿通；アニーリング機能により穿通時のワイヤー直進性を向上
• 始点に戻らず切断点での高信頼穿通を実現
• 沈め加工中の穿通をタンクの排液／再充填なしで実行可能な沈め穿通対応
• 再穿通失敗時に穴をスキップして位置を記録し後で戻って切断を完了するマルチ穴機能
• AWTモニタおよびAWT結果モニタ機能
• 高厚ワークの穿通を支援するウォータージェット補助；最大500 mm厚まで対応

制御

• CNC装置：産業用PC
• CPU：Pentium 64ビット 高速CPU
• 操作インターフェース：15インチLCDタッチスクリーン、キーボード、マウス
• 入力インターフェース：LAN、USB、フロッピー、RS-232
• メモリ容量：512 MB CFカード
• 最小指令単位：0.0001 mm
• 最大プログラム寸法：±9999.9999 mm
• 単位：メトリック/インチ 切替可能
• ユーザー支援のためのグラフィカルインターフェース；加工中のウォッチドッグ；リモートコントロールは標準付属；切削技術のデータベースおよびパラメータ・保守情報を提供

電子機器と加工技術

• 改良された切断性能のためのElectrolysis Free（EF）AC電源ジェネレータシステム
• 穿通ミス時の短絡対策：短絡を解消する特殊放電回路
• RTS（Real Time Sparking）：無効な放電に迅速に応答し条件を調整して切断効率を向上
• モジュール設計のPCBはLED表示を備え、保守を容易に

表面仕上げ

• Super Finish Circuit（オプション）：高周波仕上げ技術により4回のスキミングで単一切断でRa < 0.2 µm達成
• SKD-11鋼 30 mm厚での仕上げ実績
• 角部コントロールパラメータにより角の洗い流れを低減し金型適合性・加工品質・速度を改善

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルタ x 2 個
• ダイヤモンドガイド x 2 個
• 上下フラッシングノズル x 2 セット
• 通電プレート x 2 個
• 真鍮ワイヤ x 1 スプール
• クランピングツール x 1 セット
• 垂直整列治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• ジャンボフィーダー L-50A
• AWT
• 両開きドア
• AVR 15KVA
• トランス 15KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニタシステム
• Super Finish Circuit

仕様

• 型式：V2000
• 最大ワークサイズ：2400 x 700 x 345 mm
• 最大ワーク重量：2500 kg
• X/Y軸移動量：2000 x 450 mm
• U/V軸移動量：160 x 160 mm
• Z軸移動量：350 mm
• 機械寸法：5260 x 3135 x 2200 mm
• 槽容量：2500 L
