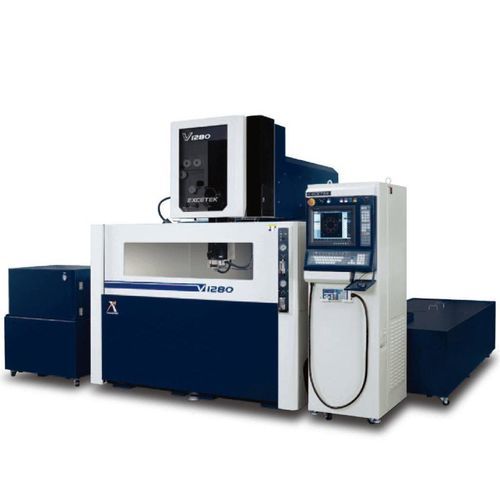

ワイヤー式放電加工装置 V1280

高精度精密

製品概要
X/Y軸: 1200 x 800 mm
U/V軸: 260 x 260 mm
Z軸: 500 mm（オプション 600 / 800 mm）
型式: V1280 - Z500/Z600/Z800 CNCワイヤ放電加工機
最大ワークサイズ: 1650 x 1200 x 495 mm（オプション 595/795 mm）
ワイヤ径: 0.2 - 0.33 mm
最大ワーク重量: 4000 kg
制御軸数: 5軸 ACサーボモーター

仕様

• テーブル移動量（X x Y）: 1200 x 800 mm
• U & V軸移動量: 260 x 260 mm
• Z軸移動量: 500 mm（オプション 600 / 800 mm）
• 最大テーパー角: ±30°/100 mm（広幅ダイヤモンドガイドおよびノズル使用時）
• 最大ワークサイズ: 1650 x 1200 x 495 mm（オプション 595/795 mm）
• 最大ワーク重量: 4000 kg
• 対応ワイヤ径: 0.2 - 0.33 mm
• 制御軸: 5軸 ACサーボモーター
• 機械寸法および質量: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• 水槽容量: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

機械構造

• 剛性の高いU/Vトラス構造
• 硬度 HRC 50° のステンレス製作業台
• FEA解析に基づき剛性を高めるよう設計された鋳造構造
• 幅広の機械ベース設計
• 水冷式下腕により熱膨張を防止；FEAで設計されたリブ配置により熱バランスと最適化された剛性を確保

精度と動作

• リニアガイド間隔を拡大
• C1級ボールねじの低温処理（クリオ処理）
• ボールねじは両端支持、 高分解能ACサーボによりマイクロステップ精度最大1 µmを実現
• レーザ較正およびピッチ誤差補償
• クローズドループリニアスケール（オプション）
• 精度の基礎となる堅牢な鋳鉄構造

インテリジェント加工モード

• 高周波計算とパルス制御；組込みシステムが制御負荷を低減
• モジュール間のデータ伝送にRS-485ネットワークを使用
• 受信データ整合性検証のためのCRC機能
• 回路安定性向上のためのASICチップ搭載
• 自己保護のためのウォッチドッグ機能
• 放電情報のリアルタイムフィードバックで安定したエロージョンを実現

自動ワイヤ挿入

• 破断点での挿入: 焼なまし機能がワイヤの直進性を改善；加工中の破断点挿入でほぼ100%の信頼性、開始穴へ戻る必要なし
• 沈め加工中のワイヤ挿入: タンクを排水/再注水せずに実行可能
• 多穴加工機能: 再挿入に失敗した場合、システムが当該穴をスキップして位置を記録し、後で再呼出して切断を完了
• 高いワーク用の水ジェットによる挿入; 最大500 mm厚までの挿入を可能にし、無人連続運転を実現

制御

• グラフィカルインターフェース；EXCETEK Vシリーズ制御（W6）
• CNC装置: 産業用PC
• CPU: Pentium 64ビット 高速CPU
• 操作インターフェース: 15" LCDタッチスクリーン、キーボード、マウス
• 入力インターフェース: LAN、USB、フロッピー、RS-232
• メモリ容量: 512 MB CFカード
• 最小指令単位: 0.0001 mm
• 最大プログラム可能寸法: ±9999.9999 mm
• 単位: メートル/インチ 切替可能
• リモートコントロール: 標準付属

電気および加工機能

• Electrolysis Free (EF) AC発電機により切削性能を向上
• 短絡対策: 挿入ミス時の短絡を除去する特別な放電回路により加工効率を改善
• RTS (Real Time Sparking): 無効放電のフィードバックを短時間で行い、条件を調整して切削効率を改善

表面仕上げ
Super Finish Circuit（オプション）: 高周波表面仕上げ技術により、SKD-11などの鋼材（例: 30 mm厚）で単一切削4回仕上げにより粗さ Ra < 0.2 µm を実現可能。

付属品

標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルタ x 2 個
• ダイヤモンドガイド x 2 個
• 上下洗浄ノズル x 2 セット
• 通電プレート x 2 個
• 真鍮ワイヤ x 1 スプール
• クランピングツール x 1 セット
• 垂直整列治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• ジャンボフィーダー L-50A
• AWT (Automatic Wire Threading)
• ダブルドア
• AVR 15KVA
• トランス 15KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• Super Finish Circuit

技術仕様

• モデル: V1280（Z500 / Z600 / Z800 バリエーション）
• テーブル移動量（X x Y）: 1200 x 800 mm
• U & V軸移動量: 260 x 260 mm
• Z軸移動量: 500 mm（オプション 600 / 800 mm）
• 最大ワークサイズ: 1650 x 1200 x 495 mm（オプション 595/795 mm）
• 最大ワーク重量: 4000 kg
• 対応ワイヤ径: 0.2 - 0.33 mm
• 制御軸数: 5軸 ACサーボモーター
• 機械寸法および質量: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• 水槽容量: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• 最大テーパー角: ±30°/100 mm（広幅ダイヤモンドガイドおよびノズル使用時）
