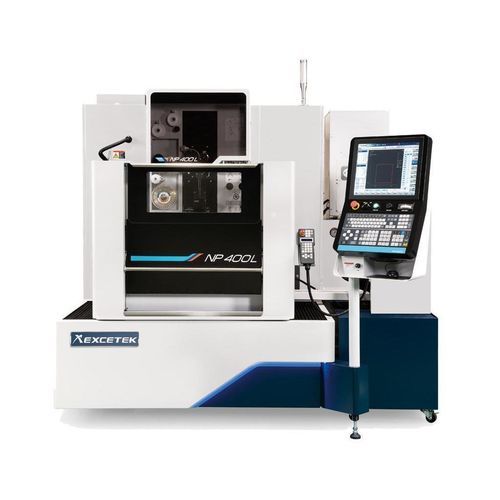

ワイヤー式放電加工装置 NP400L CE

ワイヤー式精密

製品概要
精密ワイヤーカット放電加工機 NP400L CE（沈漬式）。金属ワークの高精度な輪郭加工と微細仕上げに対応。主軸域：X/Y 400 x 300 mm、U/V 80 x 80 mm、Z 220 mm。無人運転や多品種・多個取り生産に適応します。

ハイライト

• TÜV CE 適合により機械の安全性と設計適合を確保。
• 設置面積を抑える電動スライダードアでアクセスが容易。

主な特長

• 精度
  • Smart Corner Control、安定した放電処理、Super Finish Circuit（SFC）により寸法精度と表面仕上げを向上。
• 効率
  • DPMモジュール、精密マーク制御、Electrolysis Free（EF）発生器システムにより加工性能を最適化。
• コスト効率
  • インテリジェントアクセス制御とワイヤー消費低減機能により運用コストを抑制。
• インテリジェントネットワーク
  • リモート監視、コントローラ接続、携帯端末対応によるプロセス監督。
• 自動化
  • 高速AWT（自動ワイヤースレッディング）、ロボットによるワーク搬送、プローブ自動測定・補正によりセット時間を短縮。

リニアシャフトモータードライバシステム
水循環による温度制御でリニアモータの発熱を抑え、熱変動を低減して加工精度を向上。0.1 µm高分解能デジタルスケールとコントローラを備え、精密な位置決めと超微細仕上げが可能です。

Auto Wire Threading（AWT）

• 200 mm沈漬状態でのスレッディング能力。
• 破断点から400 mm厚までのスレッディング対応。
• 高速AWTサイクル例：厚さ100 mmの場合 - ワイヤー焼鈍・切断：10 秒、スレッディング：10 秒。
• 信頼性の高いAWTにより無人連続運転が可能。ウォータージェット支援で最大500 mmまでのワークに対応。

オンライン測定 & 多個取り加工
テーブル上でのオンライン測定と校正により段取り時間とエラーを大幅に削減。マクロコマンドで基準点の自動測定・校正を実行でき、加工後の直接テーブル測定により脱着による誤差を回避。3D平面度・平行度の自動補正や次ワークへの自動移行をサポートします。

切削技術（表）

• Type A：Without control：0 ／ Using control：0
• Type B：Without control：0 ～ -2 µm ／ Using control：-8 ～ -10 µm
• Type C：Without control：0 ／ Using control：0
• Type D：Without control：0 ～ -2 µm ／ Using control：-8 ～ -10 µm

機械の構造的特徴

• 剛性の高いU/Vトラス構造設計。
• 硬度 HRC 約50° のステンレス製ワークテーブル。
• FEA解析に基づく鋳造設計で剛性を向上。
• 安定性を高める幅広のマシンベースサポート。

操作性の向上

• 使いやすさを考慮したグラフィカルHMIパネル。
• ワーク位置決め、保守・診断情報、技術データ検索などの機能をGUIで提供。
• 4面硬化ステンレステーブル：TÜV認証の安全機能と金属デザイン、設置スペースを抑える電動スライダードア。

付属品
標準付属品

• XY軸リニアスケール
• 真鍮ワイヤー x 1スプール
• AWT（Auto Wire Threading）
• クランピングツール x 1セット
• イオン交換樹脂 x 10 L
• 垂直位置合わせ治具 x 1セット
• ペーパーフィルター x 2個
• ダイヤモンドガイド x 2個
• 上下フラッシングノズル x 2セット
• 通電プレート x 2個

オプション

• クランピングビーム
• W軸
• AVR 15 KVA
• ジャンボフィーダー L-50A
• 変圧器 15 KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニタシステム
• 自動測定システム
• Super Finish Circuit

仕様

• 型式：NP400L CE（沈漬式）
• 最大ワークサイズ：750 x 550 x 215 mm
• ワイヤー径：0.15 - 0.3 mm
• 最大ワーク重量：500 kg
• 制御軸数：XY軸リニアモータ、U V Z軸 ACサーボモータ
• テーブルストローク（X Y）：400 x 300 mm
• 最大テーパ角：±22° / 80 mm（ワイドダイヤモンドガイドとノズル使用時）
• U & V軸ストローク：80 x 80 mm
• 機械寸法：2260 x 2525 x 2100 mm
• Z軸ストローク：220 mm
• 機械重量：3050 kg
• ダイレクトリックタンク容量：650 L
• 脱イオン装置：自動
• ペーパーフィルター：2個
• チラー装置：自動
