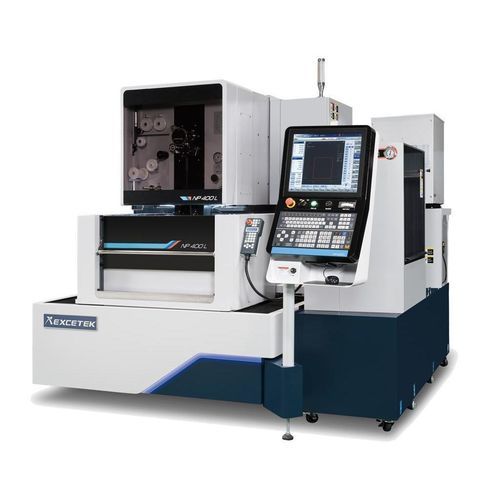

ワイヤー式放電加工装置 NP400L

ワイヤー式精密CNC

簡単な説明 X/Y軸：400 x 300 mm U/V軸：80 x 80 mm Z軸：220mm ハイライト

TUVのCEに準拠し、安全性と簡単な操作で望ましい設計の両方。

高精度ワイヤー放電加工のパワースライドドア設計により、設置スペースを節約し、軽快な操作。 仕様 NP400L（サブマージタイプ）高精度ワイヤ放電加工機 最大ワークサイズ：750 x 550 x 215 mm ワイヤー径: 0.15 - 0.3 mm 最大ワーク重量：500 kg 制御軸数XY軸リニアモーター、UV Z軸ACサーボモーター X Yのテーブル移動量: 400 x 300 mm 最大テーパー角度：±22°/80 mm（ワイドダイヤモンドガイドおよびノズル使用時 U・V軸移動量：80 x 80 mm 機械寸法2260 x 2525 x 2100 mm Z軸移動量：220 mm 機械重量：3050 kg タンク容量 タンク容量：650 L 脱イオン装置: 自動 ペーパーフィルター：2個 チラーユニット：自動 機械構造 - 主要なポイント 機械構造 - 主要なポイント 高精度

スマート・コーナー・コントロール、安定した放電処理、スーパー・フィニッシュ・サーキット(SFC)により、より高い精度を実現

。 効率

DPMモジュール、精密マーク制御、無電解(EF)ジェネレーターシステム

。 費用対効果

インテリジェントなアクセス制御、ワイヤー消費量の削減、経済的な価格

。 インテリジェントなネットワーキング

リモートモニター管理、コントローラーコネクター、ポータブルデバイスモニター

オートメーション

高速自動ワイヤースレッディング、ワークのロボアーム搬送、プローブ自動測定および補正

。 機械の特徴

• 剛性の高いU、Vトラス設計
• 硬度HRC 50°のステンレス鋼製ワークテーブル
• FEA分析に基づいて設計された機械鋳物
• 剛性を向上させる超ワイド設計の機械ベース

リニアシャフトモータードライバーシステム操作性の向上

クラスをリードする人間工学に基づいたHMIパネル、操作が簡単

ワーク位置決め機能、保守・診断情報、技術データ検索機能、グラフィカルインターフェースと便利な機能

。 4面硬化ステンレス鋼テーブル

TUV認証を取得した安全性と金属設計

パワースライドドア設計により、設置スペースを節約し、軽快な操作を実現

オートワイヤースレッディング

• 200mmの水中ねじ切り能力、ブレークポイントでの400mm厚のねじ切り
• 高速自動ワイヤーねじ切りシステム：ワイヤーの焼きなましと切断～10秒、ねじ切り～10秒
• 24時間連続無人運転を可能にする信頼性の高いAWT設計、ワイヤーのブレークポイントからねじ切り可能、ウォータージェット機能により最大500mmまでのワークピースのねじ切り可能

オンライン測定と複数ワークの加工

校正時間を短縮するための加工前のオンライン測定および校正、自動測定による基準点の校正

取り外し/取り付けによるエラーを回避するための加工後の直接オンライン測定

3D平坦度および平行度（AR）の自動補正、自動基準点測定、次のワークへの自動進行

切断技術（テーブル） タイプ｜制御なし｜制御使用 A | 0 | 0 B｜0 ～ -2 µm｜-8 ～ -10 µm C | 0 | 0 D｜0 ~ -2 µm｜-8 ~ -10 µm アクセサリー標準アクセサリ

XY軸リニアスケール

ブラスワイヤー×1スプール

AWT

クランプツール×1セット

イオン交換樹脂×10L

垂直アライメント用治具×1セット

ペーパーフィルター×2個

ダイヤモンドガイド×2個

上下フラッシングノズル×2セット

通電板×2枚

オプション

• クランプビーム
• W軸
• AVR15KVA
• ジャンボフィーダーL-50A
• トランス15KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• 自動測定システム
• スーパーフィニッシュ回路

システム構成/性能

システム構成/性能

モデル：NP400L

テーブル移動量 (X x Y): 400 x 300 mm

U & V軸移動量: 80 x 80 mm

Z 軸移動量: 220 mm

最大ワークサイズ: 750 x 550 x 215 mm

最大ワーク重量: 500 kg

線径: 0.15 - 0.3mm

最大テーパー角度：±22°/80mm（ワイドダイヤモンドガイドおよびノズル使用時）

機械寸法（幅×奥行×高さ）：2260×2525×2100mm

機械重量：3050kg

ダイバータンク容量：650L

脱イオン装置：自動

ペーパーフィルター：2枚

チラーユニット：自動
