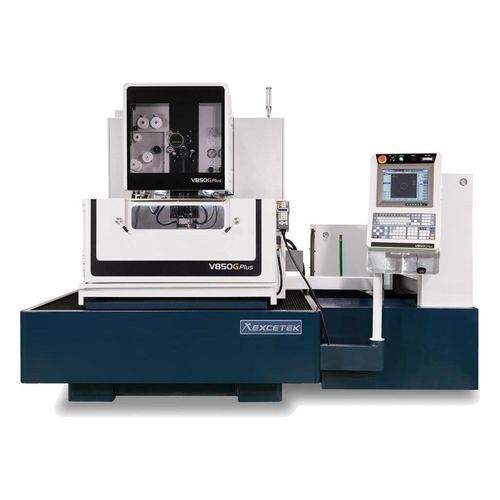

ワイヤー式放電加工装置 V850G Plus

ワイヤー式CNC

簡易説明
X/Y軸800 x 500 mm、U/V軸160 x 160 mm、Z軸350 mm（沈め高さ310 mm）対応の精密ワイヤーカット放電加工機。

概要

• G Plusシリーズは、自動化されたワイヤーカット加工を前提に設計されています。

主な特長

• Smart & Easy：複数の切断技術、直感的な操作画面、遠隔アクセスや操作支援機能。
• 高速で信頼性の高いAWT：スロットおよび水中での自動ワイヤー糸掛けにより、複数モデルの生産での作業者介入を低減。
• 加工性能の向上：DPMモジュール、放電安定化装置、角処理制御の改良、手動半径加工、新マイクロン仕上げ回路でワイヤー跡を低減。
• 省電力・低コスト運用：インテリジェント電力管理、ワイヤー消費補正、保守容易化。

機械構造

• 剛性の高いU/Vトラス設計。
• HRC50°に硬化処理されたステンレス製作業テーブル。
• FEA解析に基づき最適化された鋳造構造で剛性を向上。
• 幅広のマシンベース設計。
• 熱膨張を抑制するための水冷式下アームにより精度を向上。
• 精度の基礎となる堅牢な鋳鉄構造。

インテリジェント加工モード

• 人間工学に基づいた操作性のグラフィカルHMIパネル。
• ワークの位置決め機能。
• 保守・診断情報の表示。
• 加工技術データ検索および操作支援機能。

自動ワイヤー糸掛け

• 理想的なブレークポイントでの自動糸掛けにより、無人での昼夜連続運転が可能。
• 焼なまし機能により糸の直進性が向上し、ブレークポイントでの糸掛けを開始穴へ戻らずに実行可能。
• 沈め加工中にタンクを排水せずに糸掛けを実行できる沈め糸掛け機能。
• 多穴加工：再糸掛けが失敗した場合、システムは穴をスキップして記録し、後で再処理できる。
• 高高さワークや沈め加工向けのウォータージェット補助糸掛け。
• 代表的サイクル例：焼なまし＋切断 約10秒、糸掛け 約10秒（ワーク厚100 mm）。ブレークポイントでの水中糸掛けは大厚（例：800 mm）に対応。

切断技術

• Type A：Without control 0 | Using control 0
• Type B：Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
• Type C：Without control 0 | Using control 0
• Type D：Without control 0 ~ -2 µm | Using control -8 ~ -10 µm

リモート監視システム

• マシン状態の遠隔監視および加工プロセスの監督を可能にするリモート監視機能。

機械の特長（上位）

• ワイドダイヤモンドガイドおよびノズルで最大テーパー制御 ±30°/100 mm。
• 精度と長期信頼性のための安定性・剛性向上設計。

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルター x 2 個
• ダイヤモンドガイド x 2 個
• 上・下フラッシングノズル x 2 セット
• 励磁プレート x 2 個
• 真鍮ワイヤー x 1 リール
• クランピングツール x 1 セット
• 垂直位置合わせジグ x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• ジャンボフィーダー L-50A
• AWT (Automatic Wire Threading)
• ダブルドア
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• トランス 15KVA
• シグナルタワー
• ショートメッセージサービス (SMS)
• リモートモニタリングシステム
• Super Finish Circuit

仕様（技術情報）

• 製品名：V850G Plus
• 最大ワークサイズ：1100 x 850 x 345 mm
• 最大ワーク重量：1100 kg
• X/Y軸移動量：800 x 500 mm
• U/V軸移動量：160 x 160 mm
• Z軸移動量：350 mm（沈め高さ 310 mm）
• ワイヤ径：0.15 - 0.3 mm
• 制御軸数：5軸 ACサーボモーター
• 最大テーパー角：±30° / 100 mm（ワイドダイヤモンドガイドおよびノズル付き）
• 機械寸法：2840 x 2900 x 2290 mm
• 機械重量：5000 kg
• 水槽容量：1050 L
