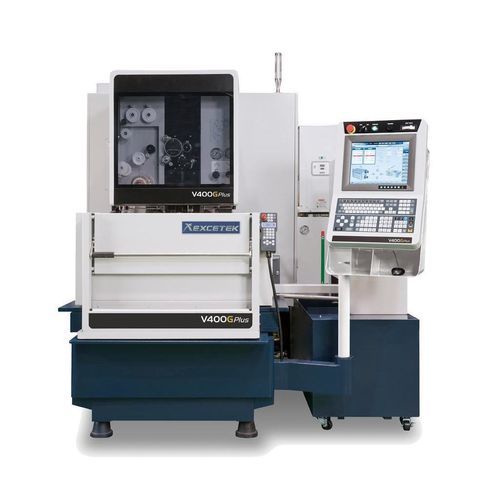

ワイヤー式放電加工装置 V400G Plus

ワイヤー式精密CNC

簡単な説明
V400G Plus ワイヤー放電加工機、X/Y移動量 400 x 300 mm、U/V 80 x 80 mm、Z移動量 220 mm（沈め高さ 210 mm）。5軸ACサーボ制御、ワイヤー径 0.15〜0.3 mm 対応、沈め加工および無人連続運転に対応。

概要
V400G Plus は G Plus シリーズの一機種です。高精度ワイヤーEDM（放電加工）を目的に、インテリジェントな加工モード、自動ワイヤー挿通（AWT）、省エネルギー運転を備えています。コーナー制御の改善、ワイヤーマークの低減、表面仕上げの向上を実現し、金型・量産向けの用途に適しています。

機械構造

• 剛性の高いU・Vトラス設計による構造安定性
• 硬度 HRC 50 のステンレス製ワークテーブル
• FEA に基づく鋳造設計により剛性を向上
• 幅広サポートを持つマシンベースで剛性向上
• 熱膨張抑制のための水冷下アームで精度維持
• 寸法安定性に優れた堅牢な鋳鉄構造

スマート＆イージー

• 豊富な切削技術、使いやすいインターフェース、リモートモニタリング機能で生産管理を簡素化

高速で信頼性の高い AWT

• スロットや沈め加工での高速自動ワイヤー挿通により無人のマルチモデル加工を可能に

加工性能の向上

• DPM モジュールおよび放電安定化装置による安定した切断
• コーナー制御の新戦略および手動半径加工
• アプローチ切削時のワイヤーマーク低減
• 表面仕上げを高めるマイクロン仕上げ回路

省電力と低コスト運用

• 省エネを実現するインテリジェント電力管理
• ワイヤー消費の補償で運用コストを最適化
• 保守性を考慮した設計でサービスコストを低減

インテリジェント加工モード
人間工学に配慮した HMI はワーク位置決め、保守・診断情報、技術データ検索、設定と監視のためのグラフィカル機能を提供します。

自動ワイヤー挿通

• 理想的な破断点での自動再挿通により昼夜の無人連続運転を実現
• アニーリング機能により挿通時のワイヤー直進性を向上；破断点での信頼性の高い挿通を開始穴に戻らず実行
• タンクを排出せずに沈めたままの挿通が可能
• 多穴加工：挿通不可の穴をスキップして記録し、後で自動的に再処理
• 高形状ワークや沈め加工向けにウォータージェット補助挿通を利用可能

切削技術

• Type A | Without control: 0 | Using control: 0
• Type B | Without control: 0 ~ -2 µm | Using control: -8 ~ -10 µm
• Type C | Without control: 0 | Using control: 0
• Type D | Without control: 0 ~ -2 µm | Using control: -8 ~ -10 µm

機械の特長

• ワイドダイヤモンドガイドとノズル使用時の最大テーパ角 ±22° / 80 mm
• 5軸 AC サーボモーター制御
• 対応ワイヤー径：0.15 - 0.3 mm

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルター x 2 個
• ダイヤモンドガイド x 2 個
• 上・下フラッシングノズル x 2 セット
• エナジャイジングプレート x 2 個
• 真鍮ワイヤー x 1 巻
• クランピングツール x 1 セット
• 垂直位置決めジグ x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• Jumbo Feeder L-50A
• AWT（自動ワイヤー挿通）
• ダブルドア
• AVR 15KVA
• パワースライドドア（V650G & V850Gのみ）
• トランスフォーマー 15KVA
• 信号塔
• ショートメッセージサービス（SMS）
• リモートモニタシステム
• スーパー仕上げ回路

仕様

• モデル：V400G Plus
• 最大ワークサイズ：750 x 550 x 215 mm
• 最大ワーク重量：500 kg
• X/Y 軸移動量：400 x 300 mm
• U/V 軸移動量：80 x 80 mm
• Z 軸移動量：220 mm（沈め高さ 210 mm）
• ワイヤー径：0.15 - 0.3 mm
• 制御軸数：5軸 AC サーボモーター
• 最大テーパ角：±22° / 80 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械寸法：2100 x 2230 x 2175 mm
• 機械質量：2700 kg
• 水タンク容量：650 L
