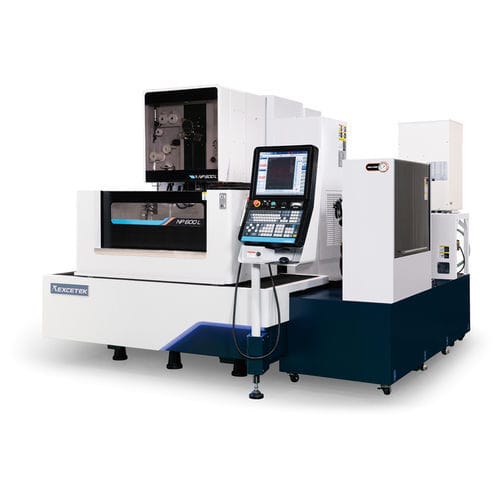

ワイヤー式放電加工装置 NP600L

精密CNC

簡単な説明 X/Y軸：600 x 400 mm U/V軸：160 x 160 mm Z軸：410mm（オプション） ハイライト

TUV CE適合：安全で人間工学に基づいた設計、簡単な操作

パワースライドドア設計により、設置スペースを節約し、軽快な操作が可能

。 仕様

• モデル：NP600L（サブマージタイプ）
• 最大ワークサイズ：1000×700×345mm
• 線径：0.15～0.3mm
• 最大ワーク重量：800kg
• 制御軸数：XY軸リニアモーター、UV Z軸ACサーボモーター
• X Yのテーブル移動：600 x 400 mm
• 最大テーパー角度：±30°/100 mm（ワイドダイヤモンドガイドおよびノズル使用時）
• UおよびV軸移動：160 x 160 mm
• 機械寸法：2670×2965×2300mm
• Z軸移動: 410mm（オプション）
• 機械重量: 4700kg

。 電動タンク

タンク容量：900L

デイオナイザー：自動

ペーパーフィルター：2枚

チラーユニット：自動

特徴

高精度

• スマート・コーナー・コントロール
• 安定した放電処理
• 精度を向上させるスーパー・フィニッシュ・サーキット（SFC）

効率

• DPMモジュール
• 精密マーク制御
• 無電解（EF）ジェネレーター・システム

費用対効果

• インテリジェントなアクセス制御
• ワイヤー消費量の削減
• 経済的な

インテリジェントなネットワーキング

• リモートモニター管理
• コントローラーコネクター
• ポータブルデバイスモニター

自動化

• 高速自動ワイヤースレッディング(AWT)
• ワークのロボアーム搬送
• プローブ自動測定と補正

機械の特徴

剛性の高いU、Vトラス設計

硬度HRC 50°のステンレス鋼製ワークテーブル

FEA解析に基づいて設計された機械鋳造により、剛性を向上

超ワイドなマシンベース

リニアシャフトモータードライバーシステム操作性の向上

人間工学に基づいて設計された使いやすいHMI/グラフィカル・インターフェース

ワーク位置決め機能、メンテナンスおよび診断情報、技術データ検索機能

4面硬化ステンレス鋼テーブル

TUV認証の安全性と金属設計

パワースライドドア設計により、設置スペースを節約し、軽快な操作を実現

自動ワイヤー通し

自動ワイヤー通し

自動ワイヤー通し

200mmの水中ねじ切り能力

ブレークポイントでの400mm厚のねじ切り

高速自動ワイヤーねじ切りシステム：100mmのワークピース厚の場合 - ワイヤー焼きなましと切断：10秒： オンライン測定システム

ワークピースの3D平坦度の自動補正

平行度（AR）の自動補正

自動加工基準点測定

AWT自動ワイヤー通しによる加工

完了後、次のワークピースへの自動継続

。 切断技術（テーブル）アクセサリー標準付属品

• XY軸リニアスケール
• 真鍮ワイヤー×1スプール
• AWT（自動ワイヤー通し）
• クランプツール×1セット
• イオン交換樹脂×10L
• 垂直アライメント治具×1セット
• ペーパーフィルター×2枚
• ダイヤモンドガイド×2個
• 上下フラッシングノズル×2セット
• 通電プレート×2枚

オプション

• クランプビーム
• W軸
• AVR 15 KVA
• ジャンボフィーダー L-50A
• トランスフォーマー 15 KVA
• オートフロントドア（NP600Lのみ）
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• 自動測定システム
• スーパーフィニッシュサーキット

特徴/仕様

モデル：NP600L

テーブル移動量 (X x Y): 600 x 400 mm

U/V 軸移動量: 160 x 160 mm

Z 軸移動量 (オプション)：410 mm

最大ワークサイズ：1000 x 700 x 345 mm

最大ワーク重量：800 kg

線径：0.15 - 0.3 mm

機械寸法（長さx幅x高さ）：2670 x 2965 x 2300 mm

機械重量：4700 kg

ダイバータンク容量：900 L

脱イオン装置：自動、ペーパーフィルター：2個、チラーユニット：自動

軸：XYリニアモーター;UV＆Z ACサーボ（Zオプション）
