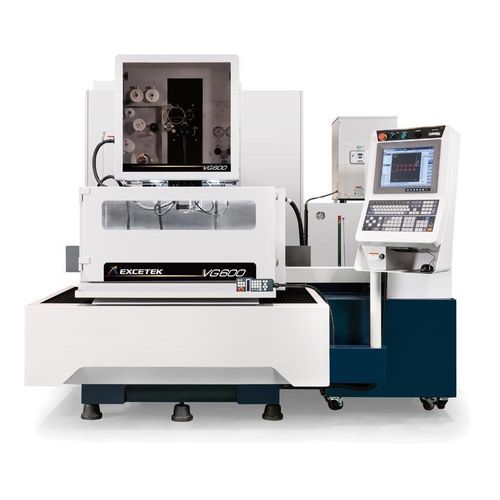

ワイヤー式放電加工装置 VG600

ワイヤー式ワイヤー式高精度

概要
X/Y軸: 600 x 400 mm
U/V軸: 120 x 120 mm
Z軸: 310 mm

仕様

• モデル: VG600
• 機械外形寸法: 2550 x 2600 x 2200 mm
• X/Y移動量: 600 x 400 mm
• U/V移動量: 120 x 120 mm
• Z移動量: 310 mm
• 制御軸: 5軸（ACサーボモーター）
• 最大テーパ角: ±26°/100 mm（ワイドダイヤモンドガイドおよびノズル装着時）
• 機械質量: 4400 kg
• ワークテーブル: ステンレス、硬度 HRC 50°

特徴
機械構造

• 操作・制御: 人間工学に基づくHMI、リモート監視、実用的な操作機能
• AWT（自動ワイヤ穿通）: スロット内穿通、浸水状態での穿通を含む高信頼の穿通機能で作業者介入を低減
• 加工性能強化モジュール: DPMモジュール、放電安定器、マイクロン仕上げ回路、角制御改善
• 省エネ管理: インテリジェント電力管理とワイヤ消費補償により運用コストを低減
• 剛性の高いU・Vトラス設計および幅広のベース
• FEA解析に基づき設計された鋳造構造とステンレス作業台
• 熱膨張を抑える水冷式下腕で精度を維持

インテリジェント加工モード

• 人間工学に配慮したグラフィカルHMIと技術データ検索機能
• ワークの位置決めおよびタイミング機能
• 保守・診断情報および稼働ログの表示

自動ワイヤ穿通

• 無人連続稼働が可能で、切断中の破断点での自動再穿通を実行
• アニーリング機能により穿通時の線材直進性を改善し、開始穴に戻らずにほぼ100%の信頼性で穿通可能
• 浸水穿通: タンクの排水を行わずに穿通可能
• 多穴加工: 再穿通が失敗した穴はスキップして記録し、後で再開して加工を完了
• ウォータージェット補助穿通: 高いワークや浸水条件での穿通信頼性を向上
• 例：ワーク厚100 mm — アニーリング＆切断 約10 s、穿通 約10 s

切断技術
制御有無によるテーパ制御の比較:
A | 無制御: 0 | 制御時: 0
B | 無制御: 0 ~ -2 µm | 制御時: -8 ~ -10 µm
C | 無制御: 0 | 制御時: 0
D | 無制御: 0 ~ -2 µm | 制御時: -8 ~ -10 µm


リモート監視システム
機械状態と稼働のリモート監視機能を備えています。

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルタ x 2 個
• ダイヤモンドガイド x 2 個
• 上部・下部フラッシングノズル x 2 セット
• 励磁プレート x 2 枚
• 真鍮線 x 1 スプール
• 締付工具 x 1 セット
• 垂直位置合わせ治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• Jumbo Feeder L-50A
• AWT（自動ワイヤ穿通）
• 両開きドア
• AVR 15 KVA
• 電動スライドドア（V650G & V850Gのみ）
• トランスフォーマー 15 KVA
• 信号塔
• ショートメッセージサービス（SMS）
• リモート監視システム
• Super finish circuit

技術仕様

• モデル: VG600
• 機械外形寸法: 2550 x 2600 x 2200 mm
• X/Y移動量: 600 x 400 mm
• U/V移動量: 120 x 120 mm
• Z移動量: 310 mm
• 制御軸: 5軸 ACサーボ
• 最大テーパ角: ±26°/100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械質量: 4400 kg
• テーブル材質/硬度: ステンレス、HRC 50°
• 主要モジュール: DPMモジュール、放電安定器、マイクロン仕上げ回路
• AWT（自動ワイヤ穿通）: 浸水穿通およびウォータージェット補助対応
