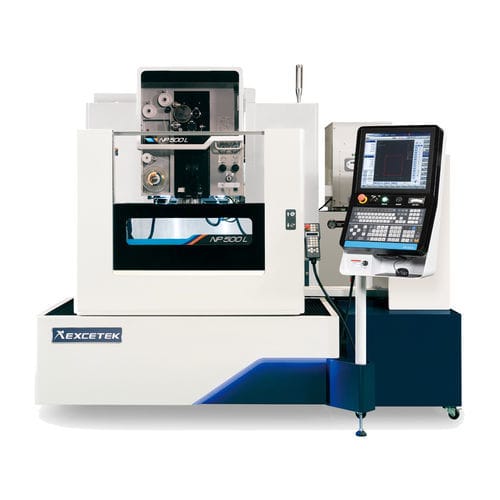

ワイヤー式放電加工装置 NP500L CEワイヤー式精密CNC
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- CNC, 精密
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
300 mm
(11.81 in)- Z軸移動距離
310 mm
(12.2 in)
詳細
製品概要
NP500L CE は浸没型ワイヤ放電加工機で、金属部品の高精度な輪郭切削向けに設計され、操作性が良く TUV CE 適合を満たします。
機械の基本可動量
特長
自動ワイヤ挿通 (AWT)
オンライン測定と自動化
切断技術（表）
標準付属品
オプション
ダイエレクトリックタンク
制御と使いやすさ
仕様
NP500L CE は浸没型ワイヤ放電加工機で、金属部品の高精度な輪郭切削向けに設計され、操作性が良く TUV CE 適合を満たします。
機械の基本可動量
- X/Y 軸: 500 x 300 mm
- U/V 軸: 120 x 120 mm
- Z 軸: 310 mm
特長
- 高精度: Smart Corner Control、Stable Discharge 処理、Super Finish Circuit (SFC) により精度と表面仕上げを向上。
- 効率: DPM モジュール、精密マーク制御、Electrolysis Free (EF) 発電システムにより加工効率を最適化。
- コスト管理: インテリジェントアクセス制御、ワイヤ消費量の低減、経済的運用。
- 接続性: リモート監視・管理、コントローラ接続、携帯端末でのモニタリング。
- 自動化: 高速 Auto Wire Threading (AWT)、ロボアームによるワーク搬送、プローブによる自動測定・補正。
- 機械構造: 剛性の高い U・V トラス設計、硬化ステンレス作業台 (HRC 50°)、FEA 設計の鋳物、幅広ベースによる高剛性。
自動ワイヤ挿通 (AWT)
- 高速 AWT: ワイヤ焼鈍・切断 約10 秒、挿通 約10 秒。
- 浸没挿通 200 mm、破断点からの挿通で 400 mm 厚に対応、24 時間無人連続運転対応、水流機能で 500 mm までの挿通が可能。
オンライン測定と自動化
- 加工前のオンライン測定・校正でセットアップ時間を短縮、マクロコマンドによる自動基準点校正。
- 多ピース加工: 3D 平面度・平行度の自動補正 (AR)、自動基準点測定、AWT、次工程への自動継続。
- 自動測定機能: 傾斜測定、AR 補正、基準点校正、オンテーブルでの加工後測定により脱着誤差を回避、測定レポートはエクスポート可能。
切断技術（表）
- Type A: Without control 0 | Using control 0
- Type B: Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
- Type C: Without control 0 | Using control 0
- Type D: Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
標準付属品
- XY 軸リニアスケール
- 真鍮ワイヤ x 1 スプール
- AWT (Auto Wire Threading)
- クランピングツール x 1 セット
- イオン交換樹脂 x 10 L
- 垂直アライメント治具 x 1 セット
- ペーパーフィルター x 2 pcs
- ダイヤモンドガイド x 2 pcs
- 上下フラッシングノズル x 2 セット
- 励磁プレート x 2 pcs
オプション
- クランピングビーム
- W 軸
- AVR 15 KVA
- Jumbo Feeder L-50A
- トランス 15 KVA
- ショートメッセージサービス (SMS)
- シグナルトーチ
- リモートモニターシステム
- 自動測定システム
- Super Finish Circuit
ダイエレクトリックタンク
- タンク容量: 750 L
- 脱イオン装置: 自動
- ペーパーフィルター: 2 pcs
- チラー装置: 自動
制御と使いやすさ
- 人間工学設計のグラフィカル HMI パネル；技術データ検索、保守・診断情報、ワーク位置決め機能。
- 温度制御のための水循環を備えたリニアシャフトモータドライバシステム；0.1 μm 高分解能デジタルスケールとコントローラで超微細仕上げを実現。
- TUV 認証の4面硬化ステンレステーブル；設置スペースを節約し操作性を向上させる電動スライダードア設計。
仕様
- モデル: NP500L CE (Submerged Type)
- 最大ワーク寸法: 850 x 550 x 300 mm
- ワイヤ径: 0.15 - 0.3 mm
- 最大ワーク重量: 600 kg
- 制御軸: XY 軸リニアモータ、U/V/Z 軸 AC サーボ (Z 軸 AC サーボモータ)
- テーブル移動量 (X Y): 500 x 300 mm
- 最大テーパー角: ±26° / 100 mm（ワイドダイヤモンドガイドおよびノズル使用時）
- U & V 軸移動量: 120 x 120 mm
- 機械寸法: 2590 x 2575 x 2165 mm
- Z 軸移動量: 310 mm
- 機械重量: 3350 kg
- ダイエレクトリックタンク容量: 750 L
- 脱イオン装置: 自動
- ペーパーフィルター: 2 pcs
- チラー装置: 自動
