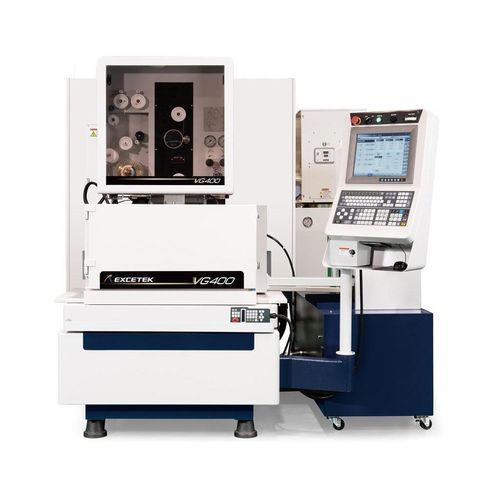

ワイヤー式放電加工装置 VG400

ワイヤー式高速CNC

概要
高速ワイヤ放電加工機 VG400。高精度な5軸加工向けに設計されています。主要移動量：X/Y 400 x 300 mm、U/V 80 x 80 mm、Z 220 mm。剛性の高い鋳造構造により安定した精度を実現します。

仕様（概要）

• 本体サイズ：2100 x 2300 x 2200 mm
• X/Y移動量：400 x 300 mm
• U/V移動量：80 x 80 mm
• Z移動量：220 mm
• 軸数：ACサーボモーターで制御される5軸
• 最大テーパー角：±22° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械重量：2700 kg

機械構造

• たわみを抑える剛性の高いU・Vトラス設計
• 硬度HRC50°のステンレス製ワークテーブルで耐摩耗性を確保
• FEA解析に基づく鋳造設計で剛性を向上
• 安定性を高める幅広のマシンベース
• 熱膨張を抑える水冷式下腕で精度を維持
• 精密加工の基礎となる堅牢な鋳鉄構造

Smart & Easy / AWT と生産性機能

• 多彩な切削技術と操作しやすいインターフェース
• リモート監視や便利な接続機能
• 高速で信頼性の高い自動ワイヤスレッディング（AWT）：スロット内および水中のスレッディングに対応し、作業負荷を削減
• 停止点での自動再スレッドにより無人連続運転が可能

加工性能の向上

• DPMモジュールと放電安定化装置により安定した切削条件を実現
• コーナー制御や手動半径加工の新戦略
• アプローチ切削によるワイヤ痕の低減
• 微細仕上げ用マイクロンフィニッシュ回路

省電力と低コスト運用

• 省エネを図るインテリジェント電力管理
• ワイヤ消費の補正で材料ロスを削減
• 保守しやすい設計でサービスコストを低減

機械の特徴（追加）

• ステンレス製ワークテーブル（HRC50°）
• テーパー制御用ワイドダイヤモンドガイドとノズル
• 熱挙動を安定させる水冷コンポーネント

インテリジェント加工モード＆グラフィカルインターフェース

• 操作しやすいエルゴノミックなHMIパネル（業界トップクラス）
• ワーク位置決め機能
• HMI上での保守・診断情報
• 技術データ検索機能や便利なグラフィック機能

自動ワイヤスレッディング（AWT）

• 破断点でのスレッディングと焼き鈍し機能によりワイヤの直進性を向上。始点穴へ戻らず高信頼で穿通可
• 水中スレッディング対応（タンクの排水/充填不要）
• 多穴加工時：再穿通失敗穴をスキップして記録し、後で完了可能
• 高いワークや水中加工向けの水噴射補助スレッディング
• 穿通/焼鈍の標準時間はワーク厚により異なる（工場での例示あり）

切削技術（実績）

• タイプ A：制御なし 0 | 制御使用 0
• タイプ B：制御なし 0 ~ -2 µm | 制御使用 -8 ~ -10 µm
• タイプ C：制御なし 0 | 制御使用 0
• タイプ D：制御なし 0 ~ -2 µm | 制御使用 -8 ~ -10 µm

リモート監視システム

• 生産監視向けのリモート監視機能（オプション）

標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルタ x 2 個
• ダイヤモンドガイド x 2 個
• 上・下フラッシングノズル x 2 セット
• アクティブプレート x 2 個
• 真鍮ワイヤ x 1 スプール
• クランプ工具 x 1 セット
• 垂直アライメント治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• Jumbo Feeder L-50A
• 一部構成でAWTオプション
• 両開きドア
• AVR 15KVA
• 変圧器 15KVA
• 信号塔
• ショートメッセージサービス（SMS）
• リモートモニターシステム（オプション）
• スーパーフィニッシュ回路

技術仕様

• モデル：VG400
• 機械寸法：2100 x 2300 x 2200 mm
• X/Y移動量：400 x 300 mm
• U/V移動量：80 x 80 mm
• Z移動量：220 mm
• 軸数：ACサーボモーターで制御される5軸
• 最大テーパー角：±22° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械重量：2700 kg
• テーブル硬度：ステンレステーブル HRC 50°
• 主要機能：自動ワイヤスレッディング（浸漬・破断点でのスレッディング含む）、DPMモジュール、放電安定化装置、コーナー制御戦略、マイクロン仕上げ回路
• 標準付属品および自動化、電源、監視、仕上げ向けの多数の工場オプション
