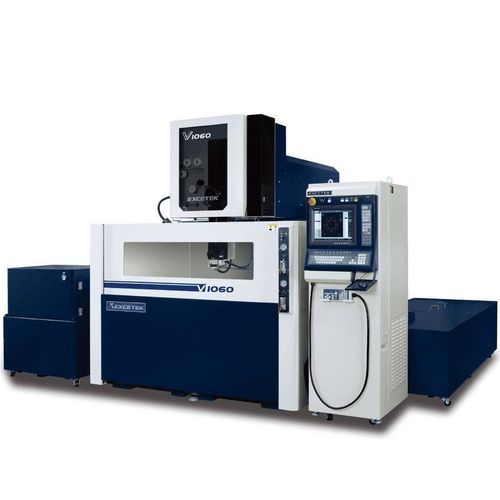

ワイヤー式放電加工装置 V1060

高精度精密CNC

簡易説明
X/Y軸：1000 x 600 mm
U/V軸：160 x 160 mm（260 x 260 mm）
Z軸：350 / 500 mm

仕様（概要）
V1060 - Z350 / Z500
最大ワークサイズ：1500 x 1000 x 345 mm（495 mm）
ワイヤ径：0.2 - 0.33 mm
最大ワーク重量：3000 kg
制御軸数：5軸 ACサーボモータ
X Yテーブルストローク：1000 x 600 mm
最大テーパー角：ワイドダイヤモンドガイドとノズル使用時 ±30°/100 mm
U & V軸ストローク：160 x 160 mm（オプション 260 x 260 mm）
機械寸法：3460 x 3260 x 2310 mm（Z350）；4210 x 3260 x 2390 mm（Z500）
Z軸ストローク：350 / 500 mm
機械重量：V1060 - Z350 / Z500：7300 / 7650 kg
水槽容量：V1060 - Z350 / Z500：1800 / 2500 L
Z軸オプションストローク：500 mm（沈め高さ 500 mm）

機械構造

• 剛性の高い U、V トラス構造
• 硬度 HRC50° のステンレス製作業台
• 剛性向上のため FEA に基づき設計された機械鋳物
• 幅広設計のマシンベース
• 熱膨張を防ぎ精度を向上させる水冷式下アーム；熱バランスのために FEA で最適化されたリブ配置

精度と駆動

• 精度確保のためのリニアガイド間隔拡大
• C1 クラスのボールねじに対する低温処理（クリオ処理）
• ボールねじは両側支持で高分解能 AC サーボにより駆動、マイクロステップで最大 1 µm の精度を実現
• レーザー校正およびピッチ誤差補正
• オプションでクローズドループのリニアスケール対応
• 精度の基盤としての堅牢な鋳鉄構造

インテリジェント加工モード & 電子制御

• 高周波演算およびパルス制御
• 組込みシステムにより制御負荷を低減
• モジュール群の通信のための RS-485 ネットワーク
• 受信データの整合性を確認する CRC 機能
• 回路安定化のための ASIC チップ採用
• 自己保護のためのウォッチドッグ機能
• 安定した放電と無効放電の素早い補正を行うリアルタイム放電フィードバック（RTS）
• 切削性能向上のための Electrolysis Free（EF）AC発電システム
• 糸通し時や不整合時の短絡を防ぐための専用放電回路（短絡対策）により加工効率向上

自動ワイヤー通し（AWT）

• ワイヤー直進性を改善する焼鈍通し機能による破断点での通し；加工中の破断点での通しはスタート穴に戻ることなくほぼ100%の信頼性
• 沈め加工中にタンクを排水せずに実行可能な沈め通し
• 複数穴加工時の再通し失敗時は穴をスキップして位置を記録し、後でスキップ穴を再開して切断を完了
• AWT モニタおよび AWT 結果モニタ機能
• 高いワーク向けのウォータージェット通し；最大 500 mm 厚までの通しを可能にするウォータージェット機能

制御 / インターフェース

• CNC 装置：産業用 PC
• CPU：Pentium 64-bit 高速 CPU
• 操作インターフェース：15" LCD タッチスクリーン、キーボード、マウス
• 入力インターフェース：LAN、USB メモリ、フロッピー、RS-232
• メモリ容量：512 MB CF カード
• 最小指令単位：0.0001 mm
• 最大プログラム寸法：±9999.9999 mm
• 単位：メートル法 / インチ 切替可
• 保守および状態表示用に I/O モジュール LED を備えたモジュール式設計
• ウォッチドッグ機能およびリモートコントロール（標準付属）

表面仕上げ
Super Finish Circuit（オプション）：高周波表面仕上げ技術により 4 回のスキムで単一切削で Ra 0.2 µm 未満の粗さを達成可能。SKD-11 等の材料に対し指定厚さまで適用可能。

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルタ x 2 個
• ダイヤモンドガイド x 2 個
• 上下フラッシングノズル x 2 セット
• 通電プレート x 2 個
• 真鍮ワイヤー x 1 スプール
• クランピングツール x 1 セット
• 垂直アライメントジグ x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• Jumbo Feeder L-50A
• AWT（Automatic Wire Threading）
• 両開きドア
• AVR 15KVA
• トランスフォーマー 15KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• Super Finish Circuit

追加の注目すべき機能

• ワイヤー直進性を改善する焼鈍通し
• 切削効率を高める短応答 RTS（Real Time Sparking）
• パラメータ・保守に関するユーザー支援のための切削技術データベースおよびアイコンアシスタント

技術仕様

• 型式：V1060（Z350 / Z500）
• テーブルストローク（X x Y）：1000 x 600 mm
• U & V ストローク：160 x 160 mm（オプション 260 x 260 mm）
• Z軸ストローク：350 mm または 500 mm（オプション）
• 最大ワークサイズ：1500 x 1000 x 345 mm（495 mm）
• ワイヤ径：0.2 - 0.33 mm
• 最大ワーク重量：3000 kg
• 制御軸数：5軸 AC サーボモータ
• 機械寸法：3460 x 3260 x 2310 mm（Z350） / 4210 x 3260 x 2390 mm（Z500）
• 機械重量：7300 kg（Z350） / 7650 kg（Z500）
• 水槽容量：1800 L（Z350） / 2500 L（Z500）
• 最大テーパー角：ワイドダイヤモンドガイドとノズル使用時 ±30°/100 mm
• 標準およびオプションの付属品は上記参照
