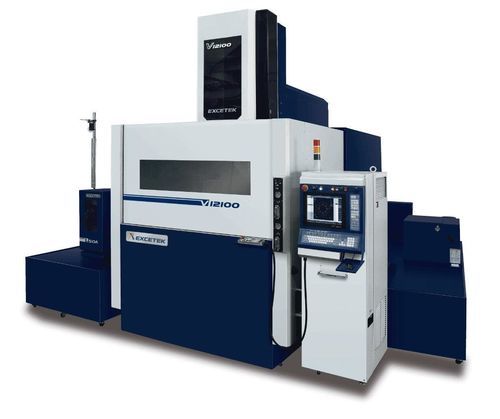

ワイヤー式放電加工装置 V12100

ワイヤー式高精度精密

簡潔説明
X/Y軸: 1200 x 1000 mm
U/V軸: 260 x 260 mm
Z軸: 1000 mm

概要
V12100は大型ワークおよび重切削向けに設計されたVシリーズのワイヤ放電加工機（EDM）です。剛性の高いU/Vトラス、HRC50°のステンレス製ワークテーブル、FEA最適化鋳造、超幅広ベースを備えています。水冷式下部アームにより熱変位を抑え、寸法安定性を向上させます。

機械構造 / 機能

• 構造安定性を確保する剛性U/Vトラス設計
• HRC50°のステンレスワークテーブル
• 剛性向上のためFEAに基づき設計された機械鋳造
• 振動吸収性を高める超幅広マシンベース
• 熱変形を抑制する水冷式下部アーム

精度
リニアガイドの間隔拡大、低温処理されたC1級ボールねじ、両側支持の高分解能ACサーボにより、1 µmまでのマイクロステップ精度を実現します。オプションでクローズドループリニアスケールやレーザーキャリブレーションによりピッチ誤差を補正可能です。

インテリジェント加工モード

• 高周波演算とパルス制御を組み込んだ組込みシステムで制御負荷を低減
• モジュール間通信のためのRS-485ネットワーク
• データ検証用のCRC機能
• 安定した回路性能のためのASICチップ
• セルフプロテクト用のウォッチドッグ機能
• 安定した放電を実現するリアルタイムスパーキングフィードバック

自動ワイヤスレッディング（AWT）

• 折損点での焼なましを伴うスレッディングによりワイヤ直進性を向上
• タンクの排液/注水を行わずに水中スレッディングが可能
• マルチホール加工機能：失敗した穴を自動でスキップし記録、後で再開
• スレッディング状態を確認するAWTモニタおよびAWT結果モニタ
• 高厚さワーク対応の水流支援スレッディング（最大500 mm）

制御 / グラフィカルインターフェース
15インチLCDタッチスクリーン、キーボード、マウスを備えた産業用PC CNC。インターフェース：LAN、USB、RS-232。メモリ：512 MB CFカード。最小指令単位：0.0001 mm。プログラム可能範囲：±9999.9999 mm。単位はメートル法/インチ切替可能。機能：加工中ウォッチドッグ、NC最適化、切削データベース、アイコン及びパラメータ/保守支援、リモートコントロール（標準付属）。

表面仕上げ
オプションのSuper Finish回路（高周波）により、4回の仕上げで単一切削でRa < 0.2 µmを達成できます（実績：SKD-11、厚さ30 mm）。

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルター x 2 個
• ダイヤモンドガイド x 2 個
• 上下フラッシングノズル x 2 セット
• 励磁プレート x 2 枚
• 真鍮ワイヤ x 1 リール
• クランピングツール x 1 セット
• 垂直位置合わせ治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• Jumbo Feeder L-50A
• 追加AWT機能
• ダブルドア
• AVR 15KVA
• トランスフォーマー 15KVA
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• Super Finish Circuit

技術仕様

• モデル: V12100
• 最大ワークサイズ: 1650 x 1400 x 1000 mm
• 最大ワーク重量: 5500 kg
• X/Y移動量: 1200 x 1000 mm
• U/V移動量: 260 x 260 mm
• Z移動量: 1000 mm
• ワイヤ径: 0.2 ~ 0.33 mm
• 制御軸数: 5軸 ACサーボモーター
• 最大テーパー角: ±30° / 100 mm（広幅ダイヤガイドとノズル使用時）
• 機械寸法: 5010 x 4285 x 3890 mm
• 機械重量: 12950 kg
• 水槽容量: 4700 L
