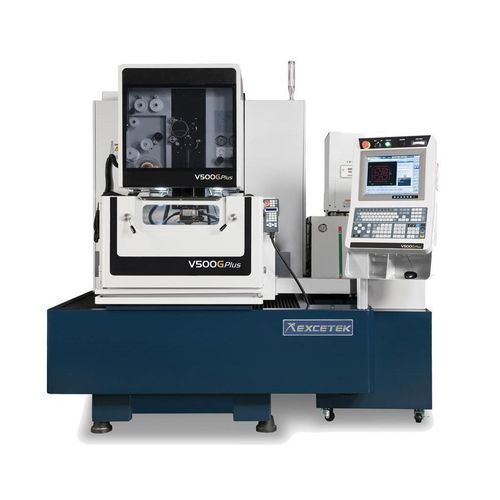

ワイヤー式放電加工装置 V500G Plusワイヤー式精密CNC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ワイヤー式
- その他の特徴
- CNC, 精密
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
300 mm
(11.81 in)- Z軸移動距離
260 mm
(10.24 in)
詳細
製品概要
主な機能
機械の特徴
自動ワイヤ穿通（AWT）および穿通機能
切削技術（例）
付属品（標準 & オプション）
技術仕様
- 導電性材料の精密加工用ワイヤ放電加工機。X/Y移動量 500 x 300 mm、U/V 120 x 120 mm、Z 260 mm（沈め高さ 220 mm）。5軸制御、ワイヤ自動穿通機能搭載。
主な機能
- 複数の切削技術とリモート監視対応のユーザーフレンドリーなインターフェース。
- 自動ワイヤ穿通（AWT）により無人での高速連続稼働が可能。スロット内および水中での穿通対応。
- 加工性能向上機能：DPMモジュール、放電安定化装置、コーナー制御戦略、手動半径加工、ワイヤ跡低減、マイクロン仕上げ回路。
- 省エネ管理とワイヤ消費補償により運用コストを低減し、保守を簡素化。
機械の特徴
- 剛性の高いU/Vトラス構造。
- HRC50°の硬度を持つステンレス製作業台。
- 剛性向上を目的にFEAで設計された鋳造部品。
- 安定性を高めるための幅広ベース。
- 熱膨張を抑える水冷式下部アームにより精度を向上。
- 精度基盤としての堅牢な鋳鉄フレーム。
自動ワイヤ穿通（AWT）および穿通機能
- 昼夜連続の無人加工と信頼性の高い破断点自動穿通。
- 穿通時の焼きなまし機能によりワイヤの直進性を改善。始点穴に戻らず高信頼で穿通可能。
- 沈めたままの穿通：タンクを排水せずに沈め加工中に穿通実行が可能。
- 多穴加工：再穿通に失敗した場合はスキップして記録し、後で完了可能。
- 高厚みワークや沈め加工で有効なウォータージェットアシスト穿通。
- 例：板厚100 mm — 焼きなまし＆切断：10秒、穿通：10秒。板厚800 mm — 破断点での水中穿通。
切削技術（例）
- Type A: 無制御 0 | 制御使用 0
- Type B: 無制御 0 ~ -2 µm | 制御使用 -8 ~ -10 µm
- Type C: 無制御 0 | 制御使用 0
- Type D: 無制御 0 ~ -2 µm | 制御使用 -8 ~ -10 µm
付属品（標準 & オプション）
- 標準付属品：イオン交換樹脂 10L；ペーパーフィルター x2；ダイヤモンドガイド x2；上下フラッシングノズル セット x2；通電プレート x2；真鍮ワイヤ x1 巻；クランピングツール セット；縦位置合わせジグ。
- オプション：XY軸リニアスケール；W軸；クランピングビーム；Jumbo Feeder L-50A；AWT；両開き扉；AVR 15kVA；パワースライドドア（V650G & V850Gのみ）；トランス 15kVA；シグナルタワー；SMS；リモートモニタリングシステム；スーパー仕上げ回路。
技術仕様
- 型式：V500G Plus
- ブランド：Excetek
- 最大ワークサイズ：850 x 600 x 255 mm
- 最大ワーク重量：600 kg
- X/Y移動量：500 x 300 mm
- U/V移動量：120 x 120 mm
- Z移動量：260 mm（沈め高さ 220 mm）
- ワイヤ径：0.15 - 0.3 mm
- 制御軸数：5軸 ACサーボ
- 最大テーパ角：±26° / 100 mm（ワイドダイヤガイドおよびノズル使用時）
- 機械寸法：2215 x 2480 x 2205 mm
- 機械質量：3500 kg
- タンク容量：750 L
