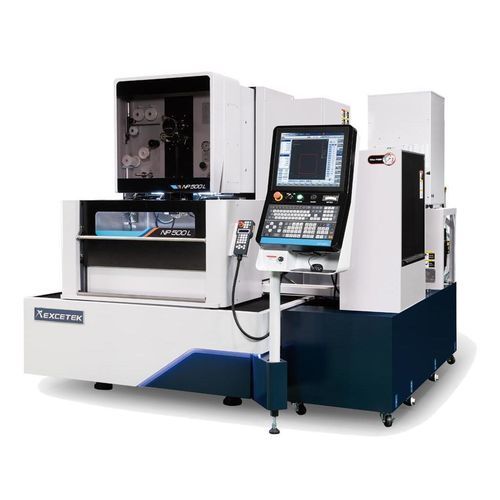

ワイヤー式放電加工装置 NP500L精密CNC
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- CNC, 精密
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
300 mm
(11.81 in)- Z軸移動距離
310 mm
(12.2 in)
詳細
簡単な説明
X/Y軸：500 x 300 mm
U/V軸：120 x 120 mm
Z軸：310mm
概要
- TUVのCEに準拠し、安全性と操作性を両立した設計
- 高精度：スマートコーナーコントロール、安定した放電処理、スーパーフィニッシュ回路（SFC）は、より高い精度を提供します。
- 効率：DPMモジュール、高精度マーク制御、無電解（EF）ジェネレーターシステム
- 費用対効果：
- インテリジェントなアクセス制御、消費電力を削減、経済的な価格
- インテリジェントなネットワーキング：
- リモートモニター管理、コントローラコネクタ、ポータブルデバイスモニター
- 自動化：
- 自動化：高速自動ワイヤースレッディング、ワークのロボアーム搬送、プローブ自動測定と補正。
機械特徴
- 剛性の高いU、Vトラス設計
- 硬度HRC 50°のステンレス鋼ワークテーブル
- 剛性を高めるためにFEA分析に基づいて設計された機械鋳造
- 余分な幅を持つマシンベース
操作性の向上 - 4面加工。
- 4面硬化ステンレス鋼テーブル：TUV規格に認定された安全性と金属を希望する設計。
- パワースライドドア設計により、設置スペースを節約し、軽快な操作が可能。
- サブスレッディング(AWT)
- サブマージねじ切り：200 mm
- ブレークポイントでの400 mm厚のねじ切り
- 高速自動ワイヤースレッディングシステム：ワークピース厚さ100 mmの場合 - ワイヤアニールと切断：10秒：10秒
- 信頼性の高いAWT: ワイヤの破断点からのねじ切り; ウォータージェット機能により、最大500 mmまでのワークピースのねじ切りが可能
切削技術 - XY軸リニアスケール
- ブラスワイヤー×1スプール
- AWT
- クランプツール×1セット
- イオン交換樹脂×10L
- 垂直アライメント用冶具×1セット
- ペーパーフィルター×2個
- ダイヤモンドガイド×2個
- 上下フラッシングノズル×2セット
- 通電プレート×2枚
- クランプビーム
- W軸
- AVR15KVA
- ジャンボフィーダーL-50A
- トランス15KVA
- ショートメッセージサービス（SMS）
- シグナルタワー
- リモートモニターシステム
- 自動計測システム
- スーパーフィニッシュ回路
- サブスレッディング(AWT)
- システム構成/性能
- モデルXY軸リニアモーター、U/V Z軸ACサーボモーター
- 最大テーパー角度：±26°/100mm（ワイドダイヤモンドガイドおよびノズル使用時）
- 機械寸法（長さ×幅×高さ）：2590×2575×2165mm
- 機械重量：3350kg
- ダイバータンク容量：750L
- 脱イオン装置：自動
- ペーパーフィルター：2個
- チラーユニット：自動
- 上記の標準付属品と利用可能なオプション
---
