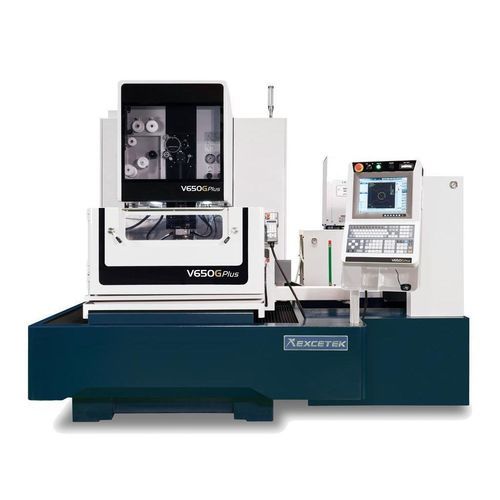

ワイヤー式放電加工装置 V650G Plus

精密CNC

短い説明
V650G Plusは5軸ワイヤ放電加工機（WEDM）で、X/Y移動量650×400 mm、Z移動量は350 / 410 / 500 mmから選択可能（浸漬高さ310 mm）。ワイヤ径0.15–0.3 mm対応、最大加工ワークサイズ1000×700×345 mm（最大重量800 kg）。

仕様（概要）

• 最大ワークサイズ: 1000 x 700 x 345 mm
• 最大ワーク重量: 800 kg
• X/Y移動量: 650 x 400 mm
• U/V移動量: 160 x 160 mm
• Z移動量: 350 / 410 / 500 mm（浸漬高さ 310 mm）
• ワイヤ径: 0.15 - 0.3 mm
• 制御軸: 5軸 ACサーボモータ
• 最大テーパ角: ±30° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械寸法: 2520 x 2720 x 2290 mm
• 機械重量: 4400 kg
• 水槽容量: 850 L

機械構造

• 剛性の高いU/Vトラス設計と鋳鉄ベースにより寸法安定性と精度を確保。
• ステンレス製ワークテーブル（硬度約HRC50）とFEA解析に基づく鋳造部品で剛性を向上。
• 長時間サイクルでの熱膨張を抑制する水冷式下腕。
• 荷重時の安定性向上のための幅広ベース。

インテリジェント加工モード

• 操作性を考慮したグラフィカルHMI。
• ワークポジショニング、保守/診断情報、技術データ検索、プログラム支援用のグラフィカルツールを搭載。

自動ワイヤーインサート（AWT）

• 切断点で自動的にワイヤーを通すことで無人連続運転を実現。
• アニーリング機能によりワイヤーの真直性を改善し、開始穴に戻らずにほぼ100%の信頼性で再通しが可能。
• タンクを排水せずに水中でのワイヤー通しが可能。
• 多穴加工機能：再通し失敗時は穴をスキップして位置を記録し、後で再試行して切断を完了。
• 高品位または水中加工向けにウォータージェット補助通しを搭載。

切断技術

• 制御有無でのテーパ低減と仕上げ改善を目的とした加工戦略を適用（タイプA〜D）。
• 新しいマイクロン仕上げ回路とコーナー制御戦略によりワイヤーマークを低減。

リモートモニタリングシステム

• 稼働状態の遠隔監視、稼働追跡および基本的な診断が可能。

付属品
標準付属品

• イオン交換樹脂 x 10 L
• ペーパーフィルター x 2 pcs
• ダイヤモンドガイド x 2 pcs
• 上下フラッシングノズル x 2 セット
• 励磁プレート x 2 pcs
• 真鍮ワイヤー x 1 スプール
• 締付け工具 x 1 セット
• 垂直用アライメント治具 x 1 セット

オプション

• XY軸リニアスケール
• W軸
• クランピングビーム
• ジャンボフィーダー L-50A
• AWT (Automatic Wire Threading)
• ダブルドア
• AVR 15KVA
• パワースライドドア (Only V650G & V850G)
• トランスフォーマー 15KVA
• シグナルタワー
• ショートメッセージサービス (SMS)
• Remote Monitor System
• Super Finish Circuit

技術仕様

• モデル: V650G Plus
• シリーズ: G Plus Series
• 最大ワークサイズ: 1000 x 700 x 345 mm
• 最大ワーク重量: 800 kg
• 移動量 X/Y: 650 x 400 mm
• 移動量 U/V: 160 x 160 mm
• 移動量 Z: 350 / 410 / 500 mm（浸漬高さ 310 mm）
• ワイヤ径: 0.15 - 0.3 mm
• 制御軸: 5軸 ACサーボモータ
• 最大テーパ角: ±30° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械寸法: 2520 x 2720 x 2290 mm
• 機械重量: 4400 kg
• 水槽容量: 850 L
