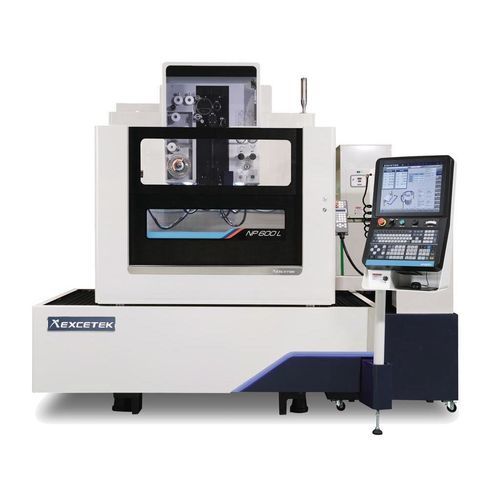

ワイヤー式放電加工装置 NP600L CE

ワイヤー式精密CNC

簡潔説明
浸漬型ワイヤー放電加工機 NP600L CE。テーブル移動量 X/Y: 600 × 400 mm。U/V 軸移動量: 160 × 160 mm。Z 軸（オプション）: 410 mm。

概要

• TUV CE 準拠による安全性と規格適合。
• 設置スペースを節約する前面電動スライドドアを採用し、操作性を向上。

仕様（浸漬型）

• 型式: NP600L CE（浸漬型）
• 最大ワーク寸法: 1000 × 700 × 345 mm
• ワイヤー径: 0.15–0.3 mm
• 最大ワーク重量: 800 kg
• 軸制御: XY リニアモーター、U/V・Z 軸は AC サーボモーター
• テーブル移動量（X × Y）: 600 × 400 mm
• U & V 軸移動量: 160 × 160 mm
• Z 軸移動量: 410 mm（オプション）
• 最大テーパー角: ±30° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械寸法（L × W × H）: 2670 × 2965 × 2300 mm
• 機械質量: 4700 kg

誘電液タンク

• タンク容量: 900 L
• 脱イオン装置: 自動
• ペーパーフィルター: 2 個
• チラーユニット: 自動

主な特長

• 高精度
  • スマートコントロール（コーナー）
  • 安定した放電加工
  • Super Finish Circuit（SFC）による精度向上
• 効率性
  • DPM モジュール
  • 高精度マークコントロール
  • Electrolysis Free（EF）発電システム
• コスト効率
  • インテリジェントアクセスコントロール
  • ワイヤー消費低減
  • 競争力のある価格設定
• インテリジェントネットワーキング
  • リモート監視管理
  • コントローラ接続
  • 携帯端末による監視
• 自動化
  • 高速 Auto Wire Threading（AWT）
  • ロボアームによるワーク搬送
  • プローブによる自動測定と補正

機械的特徴

• 剛性の高い U/V トラス設計
• 硬度 HRC 50° のステンレス製ワークテーブル
• FEA 解析に基づく鋳造設計で剛性向上
• 安定性を高めたワイドベース設計

リニアシャフトモータ駆動システム
リニアモータの発熱による精度影響を抑えるため、水循環による温度管理を実装。0.1 μm の高分解能デジタル尺とコントローラにより高精度な位置決めと超微細仕上げを実現し、高推力・高効率・低消費電力を両立します。

操作性の向上

• TUV 認証の安全設計とメタル外装
• 省スペースで操作しやすい電動スライドドア

Auto Wire Threading（AWT）と穿通性能

• ワーク厚 100 mm までの高速 AWT
• ワイヤーアニールおよびカット: 10 秒
• 穿通時間: 10 秒
• 200 mm の浸漬穿通対応
• 破断点での 400 mm 厚穿通
• ウォータージェット機能で最大 500 mm までの穿通を可能

オンライン測定と自動化
加工前のオンライン測定・補正によりセットアップ時間を短縮。マクロコマンドで基準点の自動測定・補正を実行し加工精度を向上。加工後のテーブル上での直接測定により脱着による誤差を回避。複数ワーク加工では 3D 平坦度自動補正、平行度自動補正（AR）、基準点自動測定、次工程への自動進行をサポートします。

切削技術（例示表）
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

付属品
標準付属品

• XY 軸リニアスケール
• 真鍮ワイヤー × 1 スプール
• AWT
• クランピングツール × 1 セット
• イオン交換樹脂 × 10 L
• 垂直整列ジグ × 1 セット
• ペーパーフィルター × 2 個
• ダイヤモンドガイド × 2 個
• 上下フラッシングノズル × 2 セット
• 通電プレート × 2 個

オプション

• クランピングビーム
• W 軸
• AVR 15 KVA
• Jumbo Feeder L-50A
• トランス 15 KVA
• 自動前面ドア（Only NP600L）
• ショートメッセージサービス（SMS）
• シグナルタワー
• リモートモニターシステム
• 自動測定システム
• Super Finish Circuit

技術仕様

• 型式: NP600L CE（浸漬型）
• 最大ワーク寸法: 1000 × 700 × 345 mm
• テーブル移動量（X × Y）: 600 × 400 mm
• U & V 軸移動量: 160 × 160 mm
• Z 軸移動量: 410 mm（オプション）
• ワイヤー径: 0.15–0.3 mm
• 最大ワーク重量: 800 kg
• 制御軸: XY リニアモーター；U/V Z 軸 AC サーボモーター
• 最大テーパー角: ±30° / 100 mm（ワイドダイヤモンドガイドとノズル使用時）
• 機械寸法（L × W × H）: 2670 × 2965 × 2300 mm
• 機械質量: 4700 kg
• 誘電液タンク容量: 900 L
• 脱イオン装置: 自動
• ペーパーフィルター: 2 個
• チラーユニット: 自動
