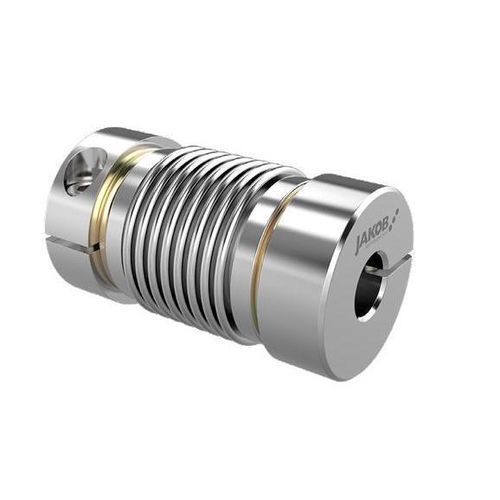

ねじり剛性軸継手 MKM

コンパクトメタルベローズ超小型

- コンパクトで高い出力密度
- トルクは最大20 Nm
- 不整合を補正
- 温度範囲は-40°Cから+300°C
- ねじり剛性のあるミニチュアメタルベローズカップリング
- 振動を抑えるミニチュアエラストマーカップリング
- 高度に補正するミニチュアオールドハムカップリング

製品バリエーション:

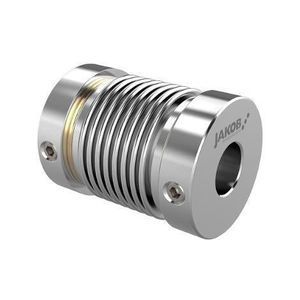

- MKM – ミニチュアメタルベローズカップリング
- 標準シリーズ
- 両側にクランプハブ
- バックラッシュなし – 高いねじり剛性
- 温度範囲: -40°Cから+200°C
- トルク範囲: 0.4 – 12 Nm
- シャフト直径: 3 – 24 mm
- MKP – ミニチュアメタルベローズカップリング
- 短い全長
- 両側にクランプハブ
- バックラッシュなし – 高いねじり剛性
- 温度範囲: -40°Cから+200°C
- トルク範囲: 2 – 12 Nm
- シャフト直径: 3 – 24 mm
- MKA – ミニチュアメタルベローズカップリング
- 低コストバージョン
- 両側にセットスクリュー
- バックラッシュなし – 高いねじり剛性
- 温度範囲: -20°Cから+90°C
- トルク範囲: 0.4 – 8 Nm
- シャフト直径: 3 – 26 mm
- MKG – ミニチュアメタルベローズカップリング
- 溶接デザイン
- 両側にクランプハブ
- オプションで使いやすいEASYクランプハブ
- バックラッシュなし – 高いねじり剛性
- 可変長 – 2、4、または6ウェーブベローズ
- 温度範囲: -40°Cから+300°C
- トルク範囲: 5 – 20 Nm
- シャフト直径: 6 – 20 mm

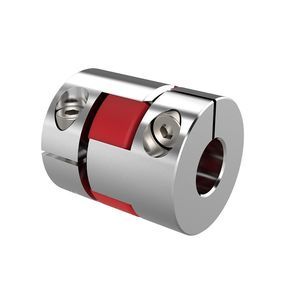

- MJT-C – ミニチュアエラストマーカップリング
- 標準バージョン
- 両側にクランプハブ
- プラグイン – バックラッシュなし – 振動を抑える
- 温度範囲: -20°Cから+70°C
- トルク範囲: 0.7 – 12.5 Nm
- シャフト直径: 3 – 14 mm
- MJT – ミニチュアエラストマーカップリング
- 低コストバージョン
- 両側にセットスクリュー
- プラグイン – バックラッシュなし – 振動を抑える
- 温度範囲: -20°Cから+70°C
- トルク範囲: 0.7 – 12.5 Nm
- シャフト直径: 3 – 14 mm
- MOH-C – ミニチュアオールドハムカップリング
- 標準バージョン
- 両側にクランプハブ
- プラグイン – 高度に補正 – 横方向のオフセット最大3 mm
- 温度範囲: -20°Cから+100°C
- トルク範囲: 1 – 15 Nm
- シャフト直径: 3 – 19 mm
- MOH – ミニチュアオールドハムカップリング
- 低コストバージョン
- 両側にセットスクリュー
- プラグイン – 高度に補正 – 横方向のオフセット最大3 mm
- 温度範囲: -20°Cから+100°C
- トルク範囲: 1 – 15 Nm
- シャフト直径: 3 – 19 mm

技術仕様 / 特徴:
- 限られた設置スペースのためのコンパクトなデザイン
- 最小限の寸法で高いトルク伝達
- 様々な用途に対応する広い温度範囲
- バックラッシュなしで高いねじり剛性を持つ正確な動作制御
- 振動を抑え、不整合を補正するオプション
- クランプハブ、セットスクリュー、溶接、プラグインタイプの様々なバージョンで利用可能
- モデルに応じて3 mmから26 mmまでのシャフト直径に適合
- モデルに応じて0.4 Nmから20 Nmまでのトルク範囲
