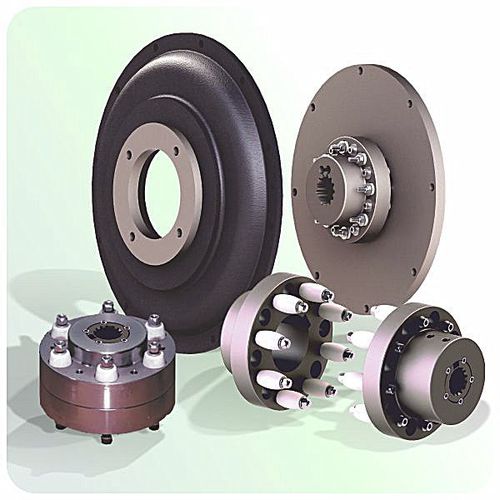

ピンとブッシュ軸継手 JXL25 - JXL340ギアシャフトハブフライホイール付
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ピンとブッシュ, ギア
- 構造
- シャフトハブ, フライホイール付
- 応用
- トランスミッション用, 軸用, ポンプ用, 海洋用途, 風力タービン用, セメント産業, 織物工業用, 機械的動力伝達用, エンジン用, 鉄道用, コンベア用, ミキサー用, 抄紙機用, 化学用途用, 機械用, 撹拌機用, サーボ モーター用, 印刷機用, 包装産業用, 鉄道車両用, 宇宙産業用, 発電機用, コンプレッサー用, ガス, 引き上げ設備用, 食品産業用, 圧延器用, 産業用
- 性能
- 高性能, 騒音及び振動軽減, 非潤滑性, 頑丈
- その他の特徴
- トルク測定機能付, ATEX, オーダーメイド, 防振, 防爆, 解体可能, 静電気防止, 爆発エリア, 耐炎性
- 固定
- フランジ取り付け
- トルク
最大: 300,000 Nm
(221,268.644783 ft.lb)最少: 23.88 Nm
(17.612984 ft.lb)- 回転速度
最大: 11,000 rpm
(69,115.0384 rad.min-1)最少: 3,300 rpm
(20,734.5115 rad.min-1)
詳細
ATEX認証：
指令2014/34/EU II2GD-IM2-TX-50°C ≤ サービス温度 ≤ +105°C
調和規格 BS EN 1127:1、BS EN 13463:1、BS EN 13463:5、BS EN 50303
静電気防止、難燃性カップリングの「JXL」範囲は、角度、半径、軸方向のずれを受け入れることができ、ねじれ式です。弾力性、非潤滑性、50℃～+105℃の温度で動作可能な
これらのカップリングは、静電気を発生させず、燃焼を維持しません。最大シャフト径は400mmまでで、トルクは30万Nm、速度は最大11,000rpm。
ATEX準拠のステンレス鋼、炭素鋼、GGR＆GGR鋳鉄製ベルハウジング、ATEX準拠の「JXL」ねじり弾性カップリングを組み合わせたピンとブッシュデザイン。
指定され、製造され、お客様のアプリケーションの要件に供給されます。
ATEXは、危険場所での使用を認定しています。
エンジンベルハウジングと「JXL」帯電防止、防火フライホイールカップリング、ATEXが指令2014/34/EU II2GD-IM2-TX-50°C ≤ サービス温度 ≤ +105°C 認定されている。調和規格BS EN 1127:1、BS EN 13463:1、BS EN 13463:5、BS EN 50303、BS EN 1834-1、BS EN 1834-3
すべてのJXL カップリング2倍の公称トルクの一時的な過負荷を受け入れることができる。
動作中のベルハウスとJXLカップリングは熱を発生しないため、動作表面温度は嵌合部品の温度と周囲の温度に依存します。
マシンビルダーによって決定される方法は、BS EN 13463:1 9.3.2 f) 機器の「T」クラスまたは最高温度 (T max) を参照してください。
詳細については、www.jbj.co.uk/anti-static-couplings.html #ATEX-coupling-bellhouging を参照してください。
---
